ローテーター・コントローラーの頒布

パソコン(PC)アプリで、ローテーターをコントロールするインタフェース装置(RTC-59)の完成基板キットを頒布します
                                     最終更新2023.10.22
必ず、4Thロット資料を見てから頒布依頼をしてください。4Thロット資料はこちら
必ず親ページを見ていただき、内容を了解の上で頒布申込をしてください。 親ページはこちら
過去のお知らせは、見やすくするためページ末に移動しました。
オプションの頒布は、RTC-59のユーザー(新規頒布申込み時を含む)に限定し、単品頒布は行いません。
 [注意1]クリエートデザイン(CD)のPが付いていないコントローラーは改造が必要です 解説はこちら
 [注意2]頒布は、アマチュア無線の免許を受けて楽しんでいる本人に限ります
 [注意3]頒布後のサポートも、頒布した本人限りで、再販・譲渡等された物は一切対応しません
 [注意4]Emotoは、MSA,FXが終わり簡易なコントローラーに変わり、外部制御端子がなくなりました
     Motor部は変更なし。新たなMSとSAは、RCC-59_AC/DCを使い、自作での対応です。

1.頒布する物品 (残数はその都度更新しています)
  (1) RTC-59基本キット ¥10,000(送料を含む)0個です
     [2024.7]在庫なしになり作成中です
    ケース以外の全材料のキットです。
    ①CPU基板(完成基板) ②I2C液晶表示基板  ③接続ケーブル類  ④センターOFFトグルSwitch、LED2個
    ⑤DINプラグ(機種によりDIN5、6、またはMiniDIN6) ⑥USBケーブル(A-B)
     皆さんの好みのケースで組み上げてください。 作成例はこちら
    液晶表示の色は、黄緑色に黒文字と青に白文字でどちらもバックライト付。比較写真はこちら
  (2) オプション1 外部制御基板  ¥2,500  (Ver.2:8回路のフォトMOSリレー版)
     [2023.8.7]残4枚
     RTC-59の外部制御端子(8回路)に接続して、外部の小電力機器ON/OFFや信号等の制御を想定。
     フォトMOSリレーは標準で4回路分実装。 8回路実装は¥3,000、実装なしは¥2,000にします。
     リニアアンプ等の電源(電力)のON/OFF等は、外部の電磁リレーをON/OFFする。 説明書はこちら
     DCリレー等のインダクタンスを持つものをSwitchingする場合は、リレーCoilと並列にキックバック
     電圧吸収用Diodeの取り付けが必須です。
     現在、対応しているソフトは、BGARTCだけです。フォトMOSリレーTLP222Aは自分で増設も可能。
     基板Ver2.1は、8項目の制御が可能です。入出力接続の接続用リボンケーブルも添付します。
     オプション5 8回路-電磁Relay基板 とどちらかの選択になります。
  (3) オプション2  ¥1,000  残0個、SDXの需要が少ないので追加作成予定はありません。
      残りがなくなりました。追加作成の予定はありません。
     Yaesu(Kenpro) G(KR)-800/1000SDX接続用ケーブル付コネクタ
  (4) オプション3  ¥3,000
     [2022.5.13] 54枚 追加作成 残64個 今回追加分のRelayは黒色です。
          [2023.7.16]50個追加作成しました。
           スパークキラーの、岡谷電機製S1201が市場にないので、完全互換品(0.1uF+120Ω)の
             ルビコンのMCRA-DPに変更しました。
     Rotator-Controllerの代わりに使うインターフェース装置の完成基板
     AC100vモーター用[RCC-59_AC] 記事はこちら
     [2020.09.01]使用部品の内、スパークキラーをAC100V用のZNRに変更しました。
     [2020.12.05]使用部品の内、Motor用AC100V対応のZNRをスパークキラーに戻しました。
             追加作成し、スパークキラー2個の位置をMotorのCoilとパラにしました。
  (5) オプション4  Rotator1台用¥4,000 2台用¥4,500
            [2022.10.20]10枚 追加作成 残4個
     Rotator-Controllerの代わりに使うインターフェース装置の完成基板
     DC24vモーター用[RCC-59_DC] 記事はこちら
    [2020.8.14]基板を追加作成。回路は同じですが74HC00と04をDIPからSOPに変更しました。
  (6) オプション5 8回路-電磁Relay基板  ¥3,500
           [2023.8.31]20枚 追加作成 残15枚
     オプション1Ver2 8回路の外部制御基板 とどちらかの選択になります。
     PCから外部機器8個をON/OFFするスイッチのOption2と同じものです。
     この基板のサイズは、8cm×10cm、12v-DCのRelay8個です。
     写真の線(CPU基板と接続するリボンケーブルと12V電源コネクタ)は付属です。

2.頒布する物の写真 (ロットによって若干の違いはあります)

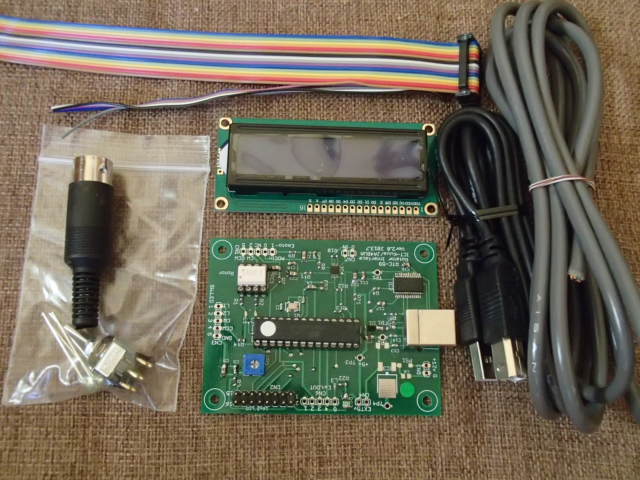

  (1) RTC-59基本キット(ケース以外の全部品)
    LCD接続のリボンケーブルは、I2Cインタフェースに変更したので4芯です。

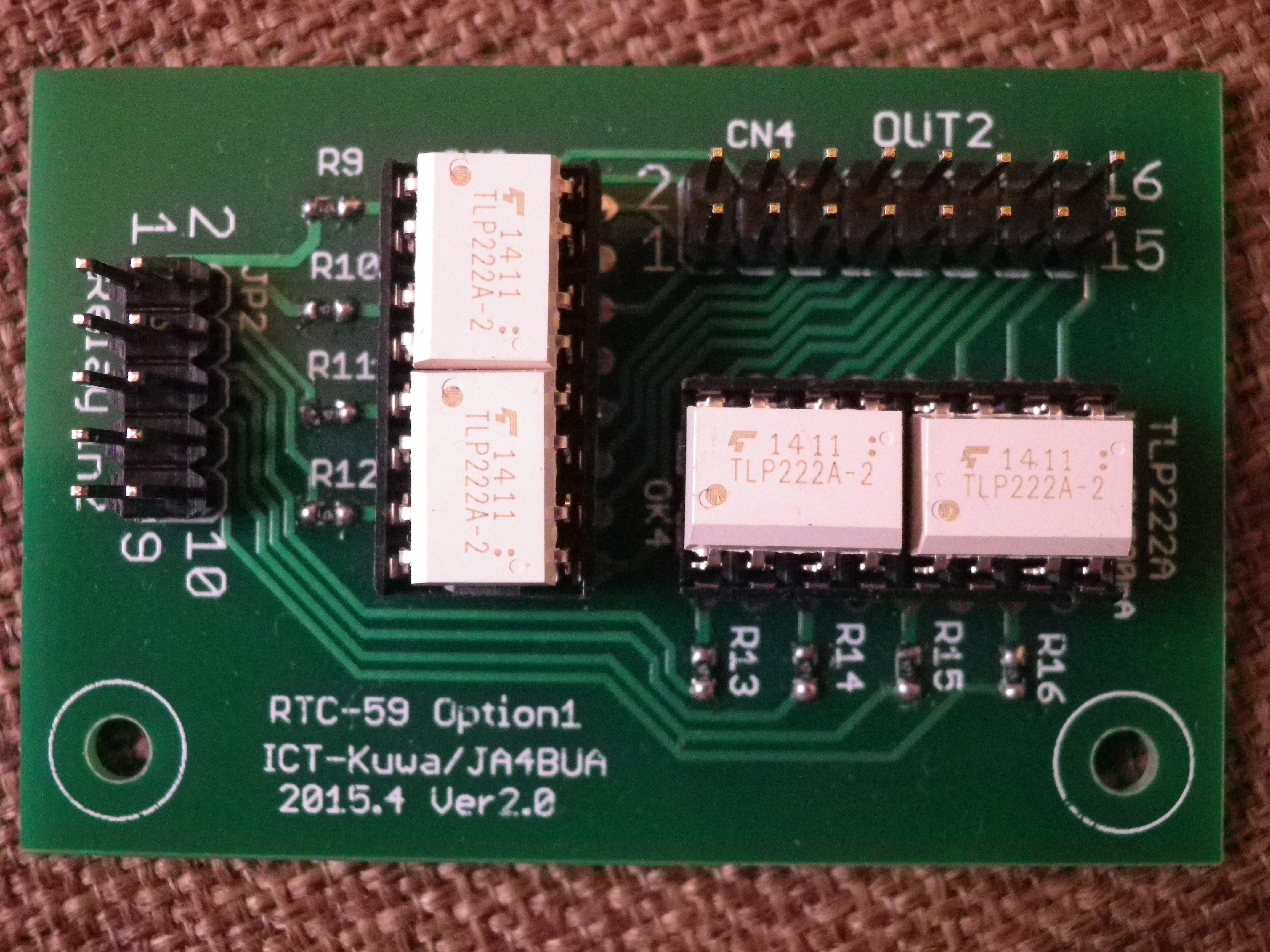

  (2) オプション1Ver2 8回路の外部制御基板
     入出力のリボンケーブル添付。
     オプション5 8回路-電磁Relay基板とどちらかの選択になります。

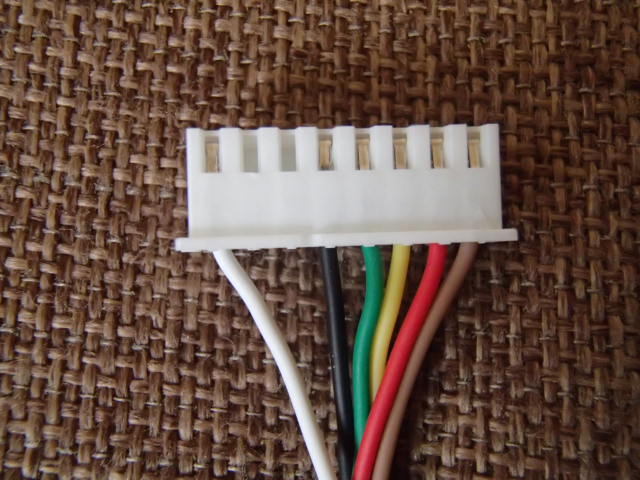

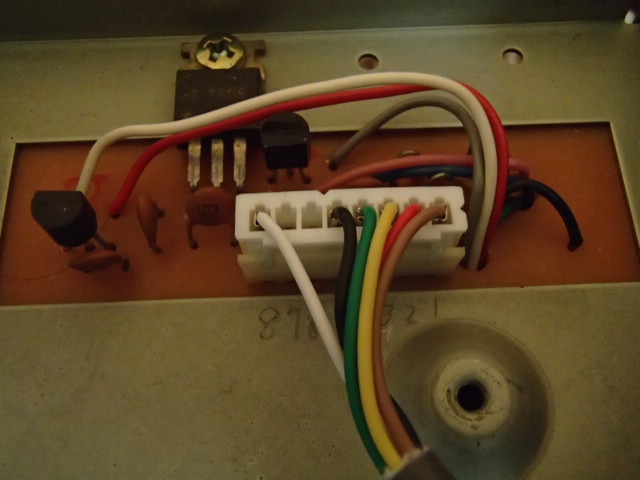

 (3) オプション2 Yaesu(Kenpro) G-800,1000SDX用接続コネクタ注:DXAの場合は不要です
     なくなりました。SDXのUserはもういないと思うので追加作成の予定はありません

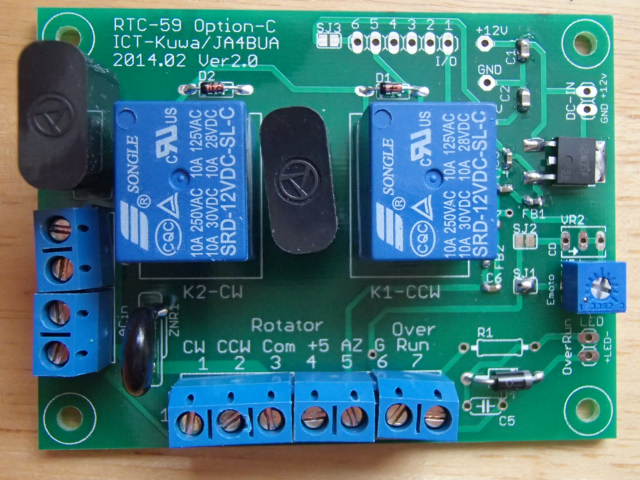

  (4) オプション3 RCC-59_AC基板
     使っているRelayは、互換品もあります。
    Relayを黒、スパークキラーをS1201からルビコンのMCRA-DPを使いました。

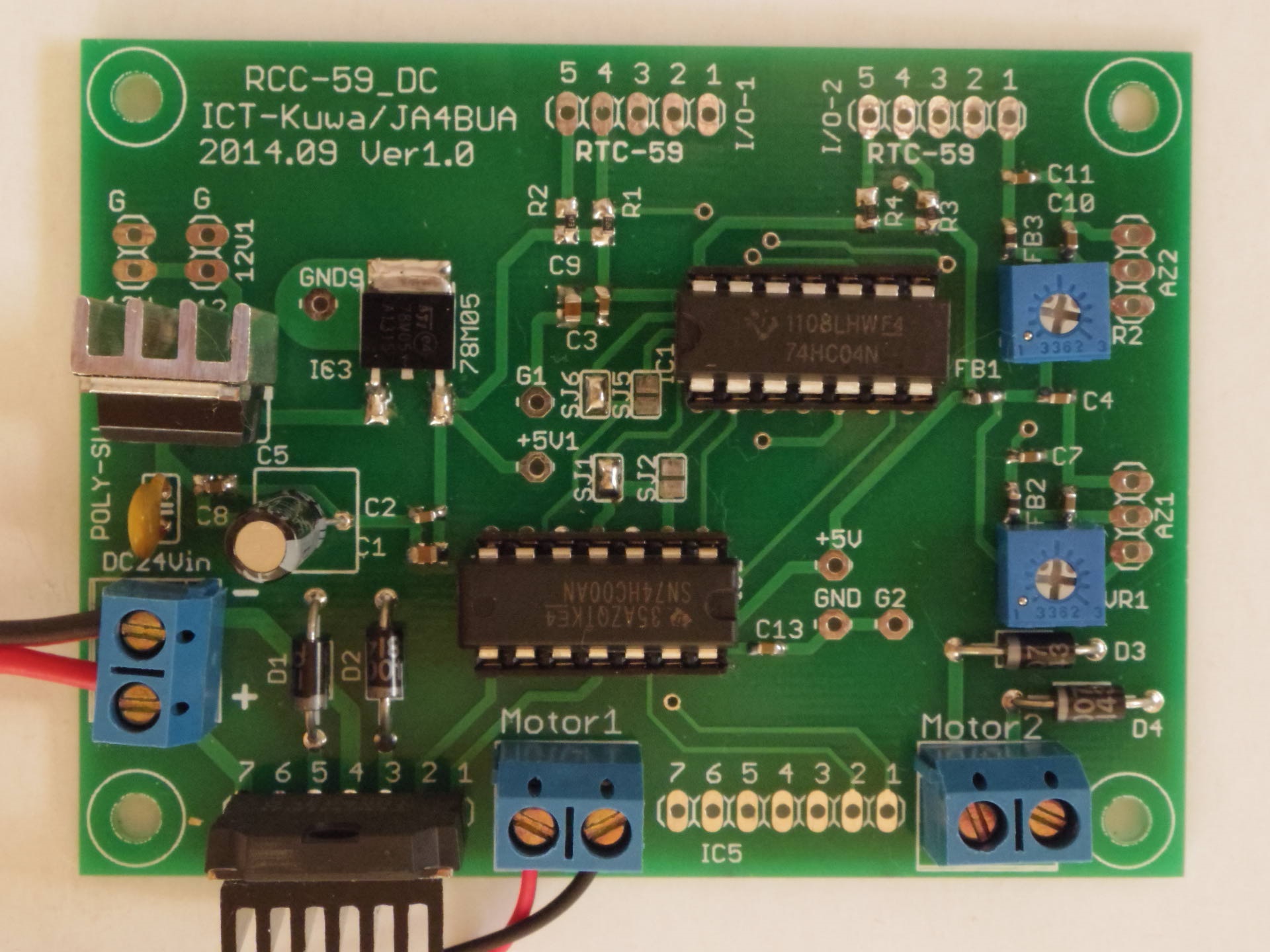

  (5) オプション4 RCC-59_DC基板
     ICは、表面実装の物に変更しました。

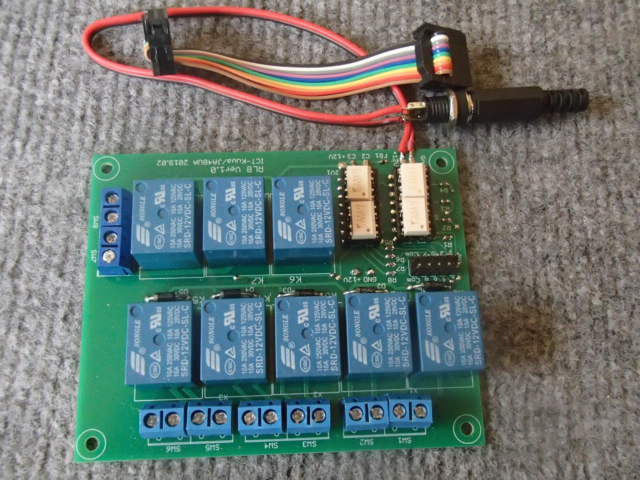

  (6) オプション5 8回路-電磁Relay基板
     オプション1Ver2 8回路の外部制御基板 とこれのどちらかの選択になります。
     PCから外部機器8個をON/OFFするスイッチのOption2と同じものです。
     この基板のサイズは、8cm×10cm、12v-DCのRelay8個です。
    [2022.9.14]黒と青色Relayのどちらかになります。同等です。


3.サイズ(外形)
   CPU基板、RCC-59_AC,DC基板ともに6cm×8cmで、必要により重ねることができます。

4.頒布申込
  上記の基本キット頒布額は送料実費を含みますが、Optionを別途申し込み時は送料実費です。
  次をEmailに貼り付けて必要事項を記入して、お送りください。速やかに返信します
 (1) Subject
   HP・RTC-59の頒布申込
 (2) 本文
  お名前:   郵便番号:   住所:   コールサイン:   電話番号:
  接続するローテーターのメーカーと機種名:      オプション:
   液晶表示パネルの色:バックライト お任せ/青/黄緑

7.Emailでの連絡、申し込みは次のリンクから
    ホームページからの連絡・申込 ←クリックして!!
  クリックしてもメーラーが起動しない場合はアットマークを変更して次のアドレスに送ってください。
     ja4buaアットマークict-kuwa.net

8.資料等
  仕様、資料等は親ページにあります。  親ページへ

9.過去のお知らせ
2013年春から開発を開始し、5名の方に評価・動作確認の協力をいただき、さらにFEDXPメンバーに先行頒布しました。
[2013.09.26] 約30台を提供し、皆さんに快適になったと喜んでいただいています。
          この間、全く問題がなかったので一般頒布を開始します。
     基本キットの在庫は20組です。オプションは手持ち数が少ないので、待っていただく場合があります。
[2013.11.03] 完成品の販売開始 OEM用に一部を変更して提供。キットのVer1.10と基本機能は同じです。
[2013.11.21] お待ちいただきましたが、頒布を再開します。今回の2ndロットは30台分です。
[2013.12.18] 簡易版(廉価版)のRTC-58の頒布は、終了しました。ありがとうございました。
「2014.02.23] 2ndロットが完売になりました。3rdロットの部品手配中です。
「2014.03.10] トラブル事例を掲載しました。
[2014.03.14] 3rdロットで頒布を再開しました。今回の3rdロットは47台分です。
[2014.03.16] 私からのキット頒布100台目の申し込みをいただきました(^o^)。 約半年で100台に達しました。
   すごいですね!! 皆さんありがとうございます。 100台目の記念品GiftはJE7GZG/近野さんでした。
[2014.5.5] Rotator-Controllerの代わりに使うInterface[RCC-59_AC]の頒布を再開します。
[2014.9.4] 3rdロットが終わり、全く同じものを50台分、作りました。ここまでの頒布数は、約140台です。
       もうすぐ頒布開始から1年ですが現在も8Set/月程度のの申込みがあります。ありがとうございます。
[2014.03.14] 3rdロットで頒布を再開します。頒布申し込みの前にRTC-59基板Ver1.3説明資料を必ず見て下さい。
    今回のロットは47台分です。
[2014.09.04] 同じ物を追加で50台作りました。基板Ver1.3は、計100台分!!
[2014.12.01] お待たせしました。DC24Vモーター用コントローラー完成基板RCC-59_DCの頒布を開始します。
[2015.06.09] 外部機器の制御用基板Ver.2(フォトモスリレー8回路)のOption基板の頒布を開始します。
[2015.11.19]  3rdロットは、100枚を作りましたが予定分が終わりました。
[2015.12.18] 4Thロットで、頒布を再開します。50枚を作りました。
[2017.03.31] 4Thロット追加作成、50枚を作りました。
[2018.05.13] Option3と4を各10枚追加作成しました。 [2018.07.14] RTC-59 Sold out!!。
[2018.07.29] 4Thロット、50枚を追加作成しました。頒布を再開します。
[2020.05.31]ついに頒布数570枚になりました。皆さんありがとう(^o^)
[2020.06.01]4Thロット、50枚を追加作成しました。
[2021.07.18]4Thロット、 50枚を追加作成
   [11.26] 50枚を追加作成 しようとしましたがA/Dコンバーター入手困難で6枚だけ追加作成。
[2022.01.02]何とかA/DコンバーターICを入手して残りの44個を作りました。
   [4.15]4Thロット、10枚を追加作成  [5.05]53枚を追加作成
    [5.13]Optiuon3を、54枚を追加作成[10.22]4Thロット、47枚を追加作成
[2023.7.4]  4Thロット、 19枚追加作成 [7.11] 25枚追加作成 [7.21] 10枚追加作成
   [8.3] 13枚追加作成、[10.22] 24枚追加作成[12.19] 11 枚追加作成
 (これを全てお送りすると 総頒布数875枚になります!! ついに開発から10年も経ってしまいました。)
