PCから外部のON/OFFする8回路スイッチ

  パソコン(Windows10)から外部機器8個をON/OFFするスイッチ
                                         最終2023.9.16
要望があるので、制作しました。PCから外部機器の電源や機器のコントロールをする8回路のスイッチです。
1.機能仕様
  PCと本機の接続:USB
  コントロールするPCアプリ:JA5BGAさん制作の
   新VersionはBGAswitch2.zip ←こちらをクリックしてDownload
   .ZIPファイルです。
  外部機器の制御項目8項目(8個のON/OFFスイッチ)
   制御出力は、フォトMOSリレー、電磁リレー基板のいずれかを選択(両方を同時接続も可能)
  外部機器の監視2項目(5~10mAカレントループで検出)
  [注]8回路で足りない場合は、複数を使ってください。

2.制作したもの

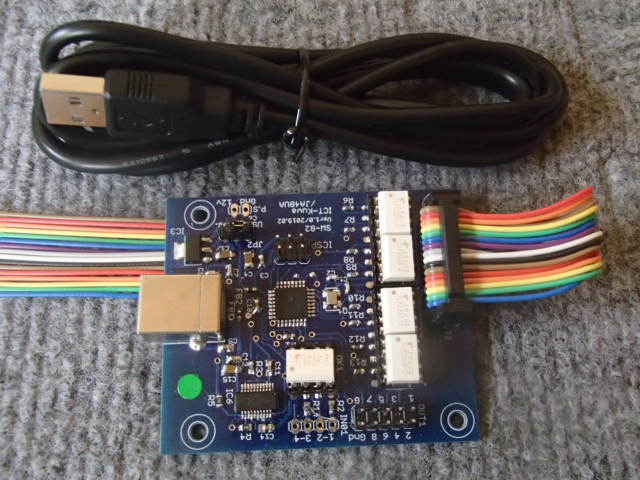

 (1)CPU基板  SW-82基板

 右側のフォトMOSリレー4個(TLP222A-2)8回路分と出力のリボンケーブルはOption1です。
 USBケーブルは付属。
 基板回路図はこちら  基板パターンはこちら

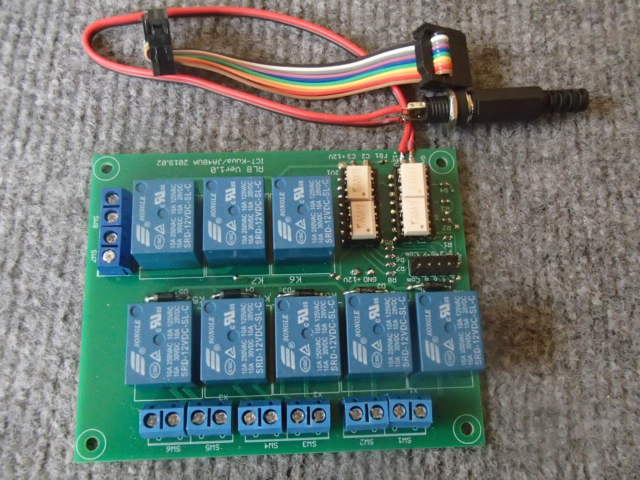

 (2)8回路の電磁リレー基板 Option2
    [2022.9.14]使っているRelayは黒と青色のどちらかになります。同等です。

 CPU基板にリボンケーブルで接続する。リレーのCoilは12V、接点AC250v/10A,DC30V/10A
  リレーの接点容量は10Aですが実際に流せる電流容量はパターンを見て判断して下さい。
 コネクタ付きリボンケーブルと2.1mm電源コネクタは付属
 基板回路図はこちら  基板パターンはこちら

3.PC画面と操作  (BGAswitch.exe)
  新Version(2020.9.1) Downloadはこちら
 [2020.9.1] JA5BGAさんと協議、協力してもらいBGAswitch.exeの機能追加をしてもらいました。

 環境設定画面です。

動作モードを次の5つに増やしました。4SQ、ビバレッジアンテナの方位切換等に便利!!
 1:全て単独でON/OFF
 2:1~2のみ単独、3~8連動(どれか1個のみON)
 3:1~4単独、5~8連動(どれか1個のみON)
 4:全て連動(どれか1個のみON)
 5:1~4連動(どれか1個のみON)、5~8連動(どれか1個のみON)
  表示の色も好みに変更できます。

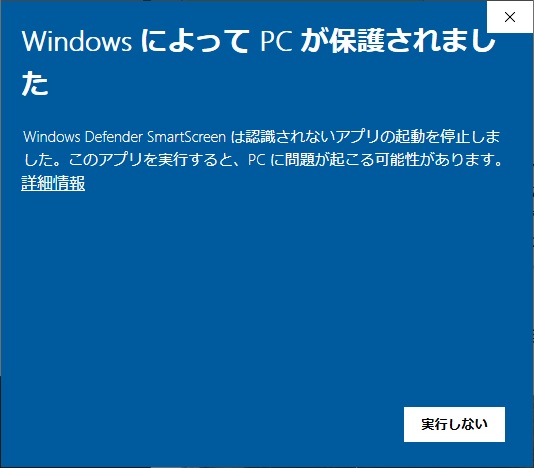

 注意]始めて実行するときは警告画面が出るので注意してください。
       [詳細情報〕をクリックして、表示された画面で実行をクリックする


4.頒布
  頒布は、アマチュア無線の免許を受けて楽しんでいる現役限定です。
 (1)CPU基板   在庫残10枚
   [2023.9.16]基板を10枚追加作成

 右側のフォトMOSリレー4個(TLP222A-2)8回路分と出力のリボンケーブルはOption1です。
 USBケーブルは付属。
 頒布費用は、¥6500 (送料を含む)

 (2)Option1  残十分あります
   フォトMOSリレー4個(TLP222A-2)8回路分と出力のリボンケーブル(16芯)
   頒布費用は、¥1500
   TLP222A-2は、秋月電子でも売っています。

 (3)Option2   [2023.8.31]20枚追加作成 残18枚
   8回路の電磁リレー基板  標準は、12VのRelayです。
     使っているRelayは、黒か青色のものがあります。同等です。
     24VのRelayの物を2枚作りました。24VのRelay希望者は頒布依頼時に明記してください

写真の線(CPU基板と接続するリボンケーブルと12V電源コネクタ)は付属です。
頒布費用は、¥3500 CPU基板と同梱発送以外は送料実費

頒布申し込みは、以下をEmailで
 (1) Subject
   HP・SW-82の頒布申込
 (2) 本文
  お名前:   郵便番号:   住所:   コールサイン:   電話番号:
  CPU基板の必要数:      オプションの要否と数:
  Emailでの連絡、申し込みは次のリンクから
    HPからの頒布依頼
  クリックしてもメーラーが起動しない場合はアットマークを変更して次のアドレスに送ってください。
     ja4buaアットマークict-kuwa.net
