アンテナ自動切替インターフェースANT-57 Rev.4の頒布 最終2021.11.26
［2014.09.23] 周波数範囲と出力番号の定義、表示アンテナ名、ボーレートをユーザーがコマンドで変更
できる（コマンドモード）ように、バージョンアップをしました。
既userには、Emailで連絡いただければ無償でCPUの交換に応じます。
［2018.10.12］追記：各接点出力に複数の周波数範囲を設定することはできません。
［2019.10.14］Sold out ありがとうございます。近日中に追加作成用の基板を発注します。
［2019.10.28］頒布を再開します。基板20枚が入荷し、制作しました。
［2021.6.15］プログラムVer5.1でYaesu FT-101/991･A（CAT周波数9Bytes）に対応しました。
切換出力デバイスは、フォトカップラーはやめてフォトモスリレーだけにしました。
［2022.4.23］10枚追加作成 ［2023.1.15］10枚追加作成 ［2023.8.24］10枚追加作成
要望があるので、ハードウエアRev.4を作成しました。
１．過去のVirsionとのハードウエアの違いとプログラム
(1) RS-232C～TTLの変換ICを内蔵
Kenwood、Yaesuのトランシーバーをお使いの方に対応するため、基板上に変換ICを追加しました。
(2) 出力をオプトカップラーに変更
出力をダーリントン・トランジスタ(TOSHIBAのTD62083APG)からオプトカップラーに変更しました。
Ver.1：小型電磁リレー、Ver.2：フォトカップラまたはフォトモスリレー、Ver3：ダーリントン・トランジスタ でした。
(3) 動作表示にI2C接続の液晶パネルを採用
今回、動作表示にI2C接続の液晶パネルを採用しました。これに伴い、ブザーの鳴動は止めました。
液晶パネルが不要の場合は除いても動作上の問題はありません。（機器内部に取り付ける場合等）
(4) プログラムVer4.3で、動作条件をCPU内のEEPROMに持たせてUSERが自由に変更できるようにしました。
詳しくは、新しい取説を見てください。Programでメーカーと機種判定を行ったことで、ICOM、Yaesu、
Kenwood、Elecraftに共通に使えるようになりました。⇒プログラムVer5.1で変更
２．仕様
(1) 対応するトランシーバー
お使いのトランシーバーが対応しているか不明の場合は末尾のリンクからEmailで問い合わせてください。
ICOM：CI-V対応機（3.5mmΦのコネクターを持つ機種）
KenwoodおよびYaesu：RS232C接続で、AI1;、AI2;、FA;、IF;のコマンド対応機種
ElecraftのK2,K3,KX3はKenwoodと同等のため、対応しているはずですが実機確認が未了です。
(2) 制御出力
１２個の出力。ただし出力12は、起動時に数回、瞬間ONになります（実害はあまりないとは思いますが）。
(3) 制御出力のドライブ能力
TLP222A-2 耐圧：60V、出力電流：500mA これは、絶対最大規格です。AC、DCリレーともにOK
アンテナリレーがDCリレーの場合は、必ず逆起電力吸収用のダイオードを付けてください。これは必須です。
(4) 基板サイズ 10cm×8cm
(5) 起動時間 電源ONから3秒程度。
３．機能動作
(1) ICOM、kenwood、Yaesuのトランシーバーから取得した周波数情報を解析して、指定した周波数
範囲に対応する出力をＯＮにします。 接続は、
ICOM：装置裏のCI-V（3.5mmΦ Mono jack）に接続する。トランシーブＯＮに設定することが必須です。
（注）CT17は、設計に誤りがあるので改造しないと使えません。
Kenwood、Yaesu：装置裏のDSUB9オスに接続する。
(2) 接続されたトランシーバーの個別機種対応
ICOMは、ショートピンの設定で、Kenwood(Elecraft)とYaesuは機器IDによりProgramで自動判定する。
［2019.11.28］YAESUインターフェイス(SCU-17)を使っていて、「ANT-57との共用ができない」と相談がありました。
対策として、Firmwareの変更で、Kenwood(Elecraft)とYaesuのメーカーと機種判定をしないVersionを作りました。
ICOMとKenwoodまたはYaesuのどちらかが対応のVersionです。
このVersionは、RXDとGNDだけをCATにパラ接続をしてRXDの受信だけでTXDは使いません。
TRXのCATからIF;とFA;の応答を受信したら動作します。
このため、PCのLoggingソフト等のアプリがIF;かFA;コマンドを送りこれの応答情報で動作します。
SCU-17以外のこの種のUBS接続の物にも対応可能と思っています。
PCからAI;コマンドを送れば、ICOMのCI-Vと同様に状態変化した時の放送を受信して正常に動きます。
このFirmwareのVersionをご希望の方は、頒布依頼の際に記載してください。
(3) USBでPCに接続してLoggingソフト等を使う場合
Kenwood、Yaesuの場合は、周波数等の情報取得に［IF;］または[AI*;]コマンドを使っているLogging
ソフト等（Logger32、Hamlog、SteppIR等）と共存可能です。プログラムでコリジョン防止の対応を
行っています。 ICOMの場合、コリジョン防止対策はＰＣアプリに依存します。
４．頒布物品
(1) CPU基板
Programを書き込んでお渡しします。プログラムは、ICOM、KenwoodおよびYaesuのいずれも共通。
(2) コネクタおよび配線材料

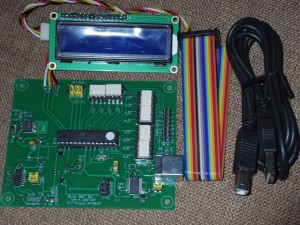

次の写真（I2C液晶基板＋接続ケーブル、USB-ABケーブル、出力の接続リボンケーブル）
これ以外にTRXのCI-V、CAT接続用の3.5mmΦコネクタと232CのDSUB9コネクタも付けています。

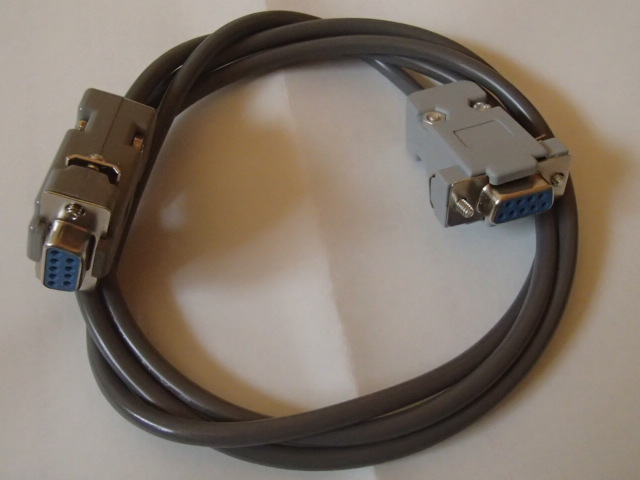

(3) オプションのRS232Cストレートケーブル
線長は約1.2ｍのDSUB9メスーメス,232Cストレートケーブルです。
必要な方は頒布依頼の本文に追記してください。1本￥500にします。
５．配線組立資料
次のリンクに置いています。
取説・接続説明書 接続図 基板回路図
［2021.6.15］プログラムVer5.1でYaesu FT-101/991･A（CAT周波数9Bytes）に対応しました。
ハードウェア―は、4.Xと同じで変更はありません。ショートピンの設定を次のように変更しました。
ショートピンの設定は、１番ショート：コマンドモード、 2番ショート：ICOM，Open：Yaesu,Kenwood
３番ショート：Yaesu，Open：その他、 4番ショート：YaesuのCAT周波数9Bytes、Open：その他
4番ショートで全出力OFF（Ver4）が必要の方は、頒布依頼にその旨を書いてください。
コマンドモードの使い方は、プログラムVer4.xと同じです。
６．コマンドモードで使用する簡易ターミナルソフト
JA5BGAさんにターミナルソフトを作っていただきました。次のリンクからダウンロード、解凍して使ってください。
Ｉｎｓｔａｌｌは必要ありません。置くDirectoryはどこでも良いです。BGA_TERM.EXEを実行します。
BGA_Termのダウンロードはこちらから
もちろん、RS232CTOOL.EXE等の汎用ターミナルソフトでも問題なく使えます。
RS232Cテストツールは、VectorからDown Loadできます。
７．頒布申込 在庫残数6枚。
頒布額は、 8,500円 送料込みです。発送は、クリックポストを使います。
次をEmailに貼り付けて必要事項を記入して、送付ください。速やかに返信します。
(1) Subject
ＨＰ・アンテナ切替インタフェースRev4の頒布申込
(2) 本文
お名前： 郵便番号： 住所： コールサイン： 電話番号：
接続するトランシーバーメーカー：ICOM YAESU Kenwood Elecraft の別 機種名：
液晶表示のバックライト色：青／黄緑／おまかせ の別 表示はこんな感じ
