超高精度10MHz基準信号発振器の頒布

       超高精度10MHz基準周波数発振器の頒布          最終:2023.10.2

[2021.2.10] 頒布のPageを単独のPageにしました。
[2021.2] 97個追加作成[2021.3] 10個追加作成 [2021.4.3]VECTRON20個追加作成
 [2021.5.20]NDK17個追加作成[2021.8.31]在庫なし
  IC-9700 のUser多数から1.2GHzのFT8で周波数ドリフトなしになったと喜びのEmailが来ています。
  IC-7610、7700、TS-890に接続するUserも増加中。周波数誤差0Hzとドリフトなしで安心だから?。
[2021.9.1]20個追加作成しました。今回の物は、出力端子を増やしました。端子数は5個で、
      ICOM用に-10dBm/50Ωが3、CMOS-Gate直接出力が1、Kennwood用0dBmが1。
        5個の出力端子は、回路が独立しているので各端子に各種の機器を同時接続ができます。
    追加作成状況は末尾に移動しました。
   必ず親Pageを見て内容を確認の上で頒布依頼をして下さい。

1.頒布について 在庫:NDK26個 この在庫を送ると総頒布数691個になります。すごいね!!
  (内 箱入り完成品在庫:NDK22個 完成基板在庫:NDK4個
      在庫数はその都度更新しています
    VECTRONの箱入り完成品在庫:最後の1個
  [2021.1.11]昼頃に、hamlife.jpに紹介記事が掲載されて頒布依頼が殺到。1月中に78個発送,ビックリです
  [2021.2.7]OCXOは、新たにVECTRONのC4550A1を追加 、 NDKのENE3311 との2種類にしました。
          (2021.11 VECTRONは止めました)
  追加作成、発送が継続しています。物がなくなったら待っていただくことがあります。
   [注]OCXOは、eBay等で入手した中古です。新品だったらこんな頒布費用にはなりません。
  [2021.9.1以後]追加作成した物は、5個の10MHz出力端子の内、ICOM用の約50Ω/-10dBm出力3個、
        CMOSgate直接出力1個とKenwood用1個にしました。
  (頒布依頼は、SunSDR2pro用が一段落し最近はIC-9700、IC-7610、TS-89/990等のUSERが多いです)
   基板の回路図はこちら 2021.9.1頒布開始の新しい物はこちら、5つのGate出力にしました。
   2個分を1枚の基板にしたのでどちらかになります。
  頒布費用は送料込みで、箱入りの完成品がSMA-male/BNC-male出力ともに¥8.5kにします。
   ケースなしの完成基板だけはOptionで減額¥2Kです。
      箱入りの完成品の頒布依頼がほとんどなので変更しました。
  希望の方はEmailで、連絡ください。ホームページからの連絡・申込 ←クリックして!!
  メーラーが開かない場合は、ja4bua@ict-kuwa.net あて、@を半角に変更して。
   件名:10MHz基準周波数発振器の頒布
  本文:郵便番号、住所、氏名、コールサイン、電話番号、
     標準添付ケーブルの同軸プラグがSMA/BNCの別、
     必要数、接続先機器名
     下記Optionが必要の有/無必要数
     ケースに入れていない完成基板だけの場合は、その旨を追加記載してください。
        (この場合も5V電源ケーブルとコネクタ付き同軸ケーブルは付いています)

  Optionは、次のSMAメスからBNC雄に変換するアダプター、BNCおよびSMA-maleケーブルです。
       [2023.2.27]タカチのYM-80に入れた完成品を標準にしました。
   複数のトランシーバーに接続する人が結構いるので、Optionとして出力の接続ケーブルを提供します。
   各¥500です。必要数を頒布依頼のOptionに書いて下さい。同軸ケーブルは、RG174で約1mです。

  上:SMA/BNC変換プラグ 左:BNCプラグ 右:SMAプラグ  同軸はRG174です。

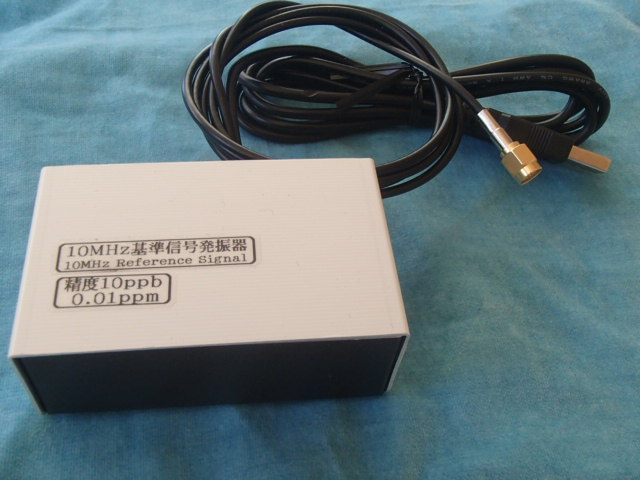

  タカチのYM-80に入れた箱入りの完成品。

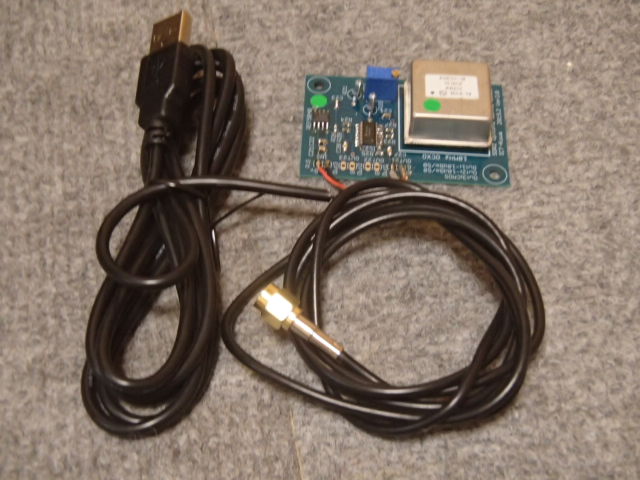

  頒布依頼で、お送りする完成基板と接続ケーブル写真は、SMA-maleケーブルの例です。

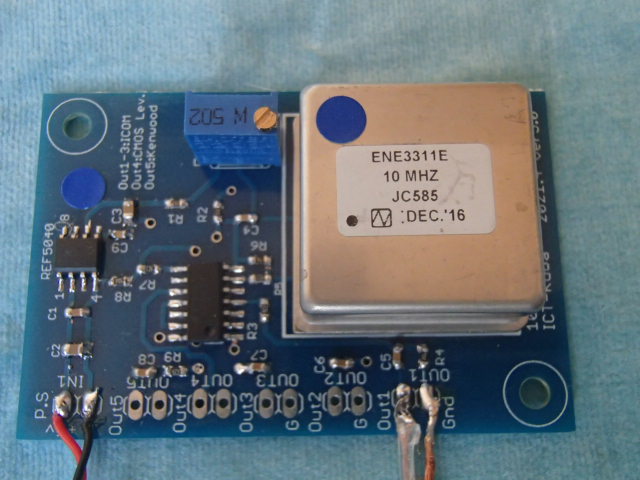

 2021.9.1から頒布開始の出力端子を増やしたものです。
Out1,2,3がICOM用(-10dBm/50Ω)、Out4がCMOS-Gate直接出力でSunSDR2pro用
Out5がKenwood用(0dBm/50Ω)。 電源はDC5Vです。
5つの出力端子は回路が独立しているので、複数の物を各端子に接続して使えます。


[注意]この基板がいくら安定していてもトランシーバー内が急激な温度変化をした場合にPLLが追従できないことがあるようです。
    IC-9700でこの基板を使っている友人の話では、トランシーバー裏にFanを増設して低速で常時回転にすると解決するそうです。
[2021.10.24]20個追加作成 [11.13]20個追加作成
[2022.1.7]60個(箱入り完成品20、完成基板40)追加[2.21]16個追加[6.23]9個追加 [7.17]8個追加
      [7.22]12個追加[8.17]20個追加[9.2]11個追加[10.31] 箱入完成品 20個追加作成
    (殆どの頒布依頼が箱入完成品です)
[2023.2.2] 箱入完成品 20個追加作成 [2.10] 完成基板40枚を追加作成 [2.17]箱入完成品 20個追加作成
        [3.4]箱入完成品 20個追加作成[3.7]完成基板40枚を追加作成
        [3.16]完成基板40枚の内、20枚を箱入完成品にしました
        [3.23]基板だけ(OCXO未実装)ですが60枚作りました。在庫状況を見ながら完成基板にしていきます。
        [10.2]内20枚を箱入完成品 [11.17]内10枚を箱入完成品[11.27]内20枚を箱入完成品
[2024.4.21] 箱入完成品 7個追加作成 [6.1]基板40枚作成。内10個の箱入り完成品作成
        [8.3]箱入完成品 8個追加作成  [8.26]箱入完成品 16個追加作成 [8.31]箱入完成品 4個追加作成
   少し頒布依頼のペースが落ちて3件/週、程度の頒布依頼になってきました。
