ローテーターコントローラーの作成例(AC100Vモーター用)

ローテーターコントローラーの作成例(AC100Vモーター用)
                                             2014.7.28
RTC-59+RCC-59+外部制御基板のすべてを組み込みました。これを使えば、ローテーターコントローラーが
不要になります。コントローラーなしでローテーターを買えば安く上がりますね。
1.全体の接続外略図
  接続外略図はこちら

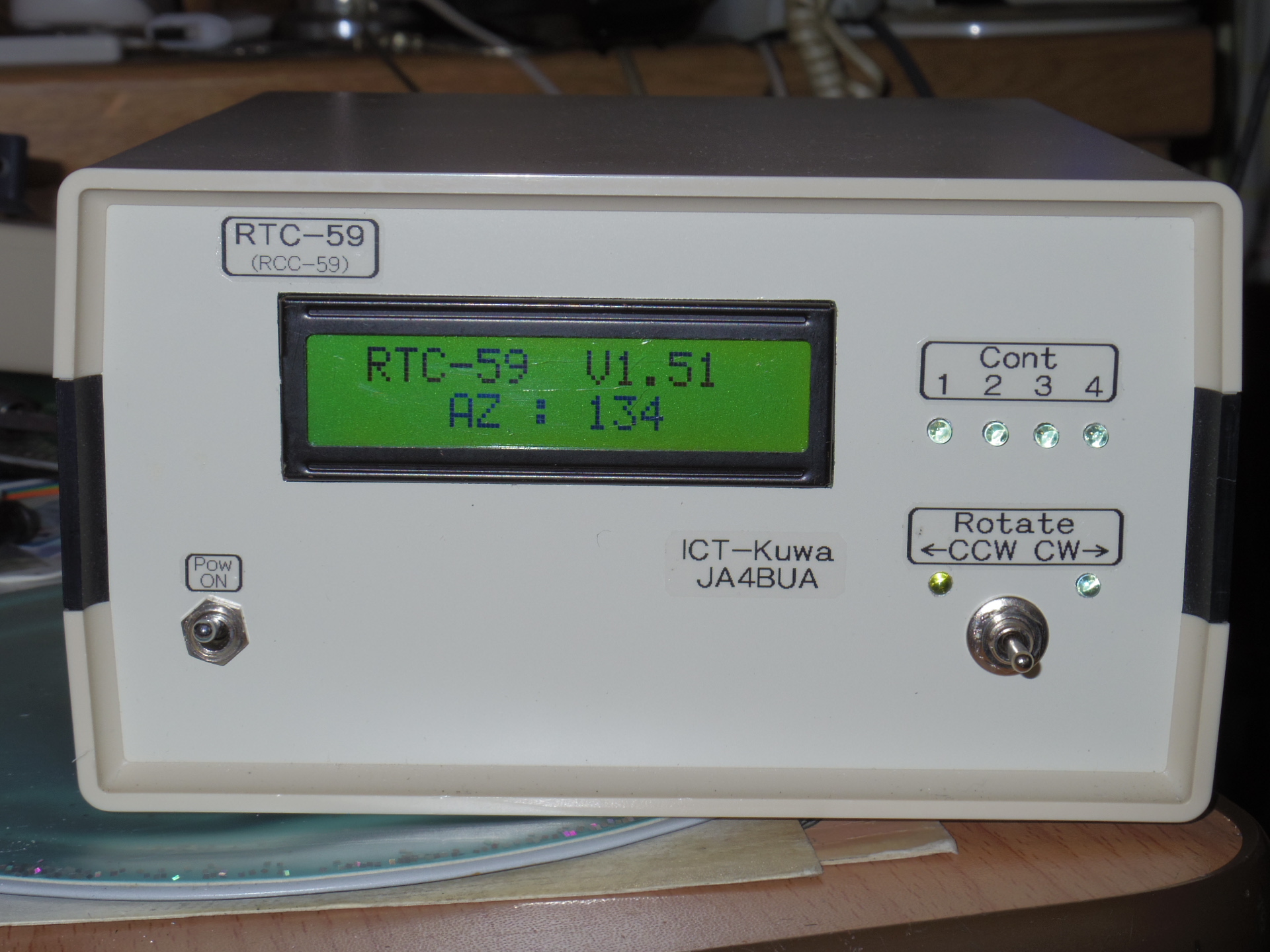

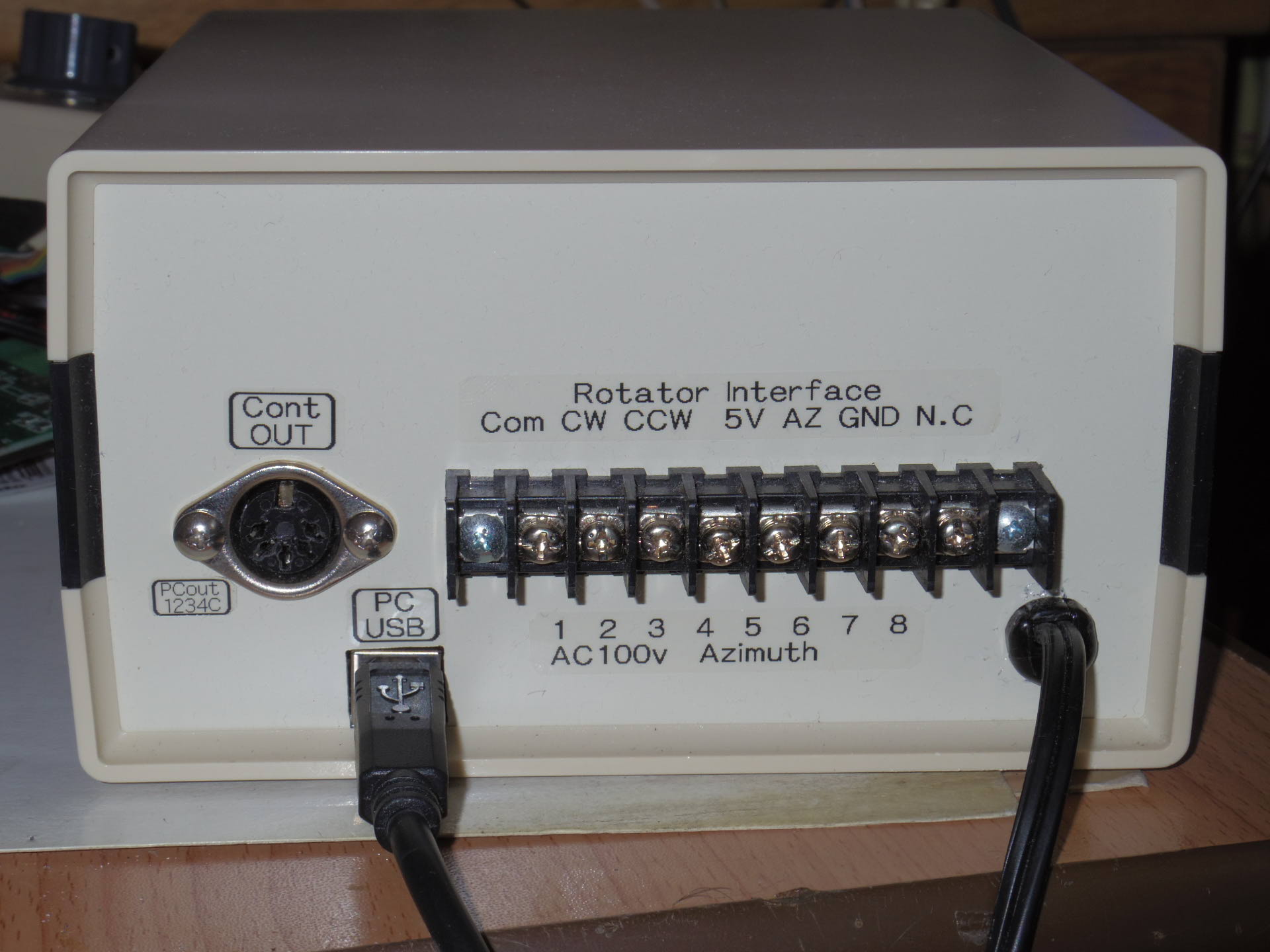

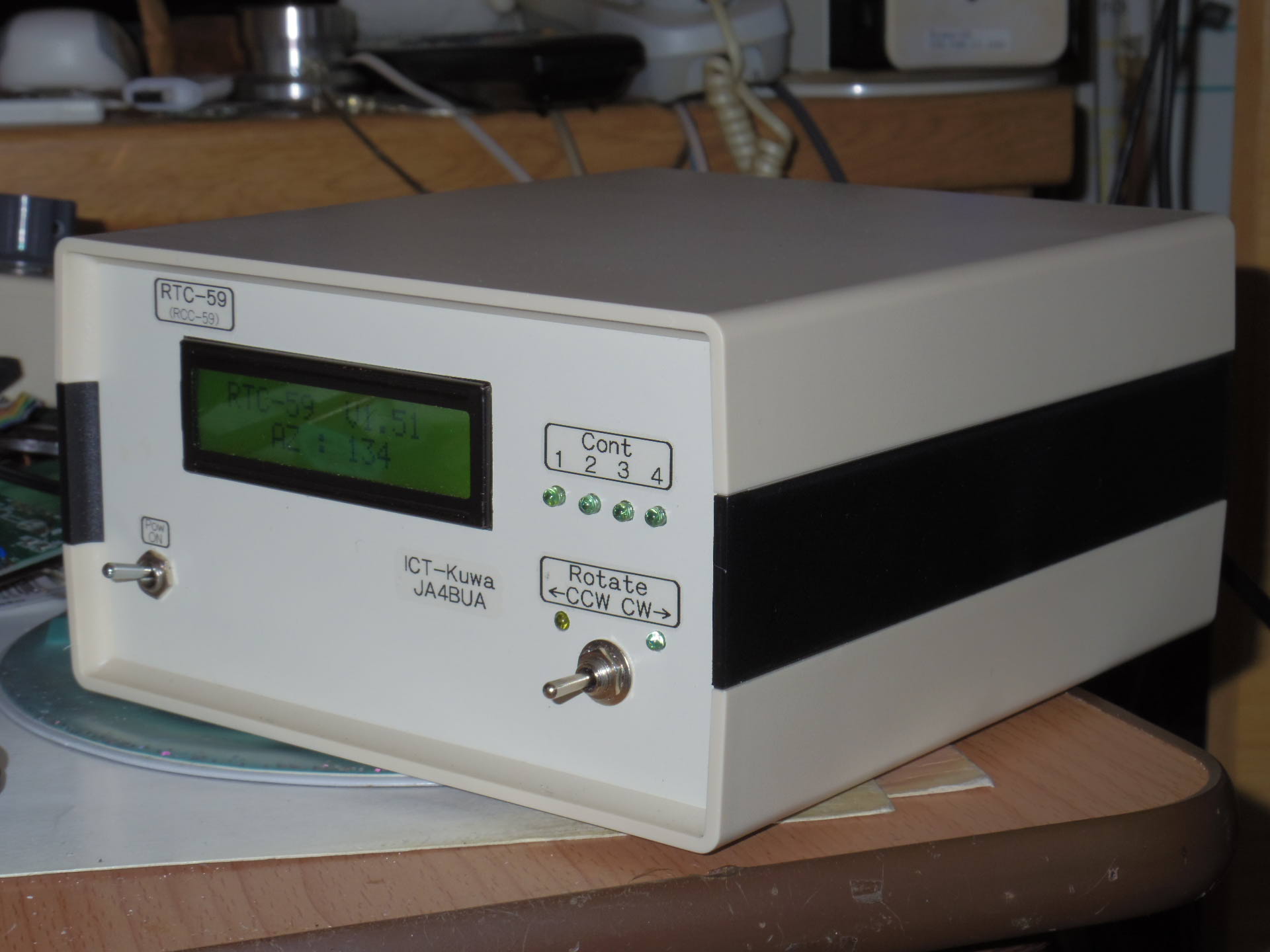

2.作ったのはこんな感じです

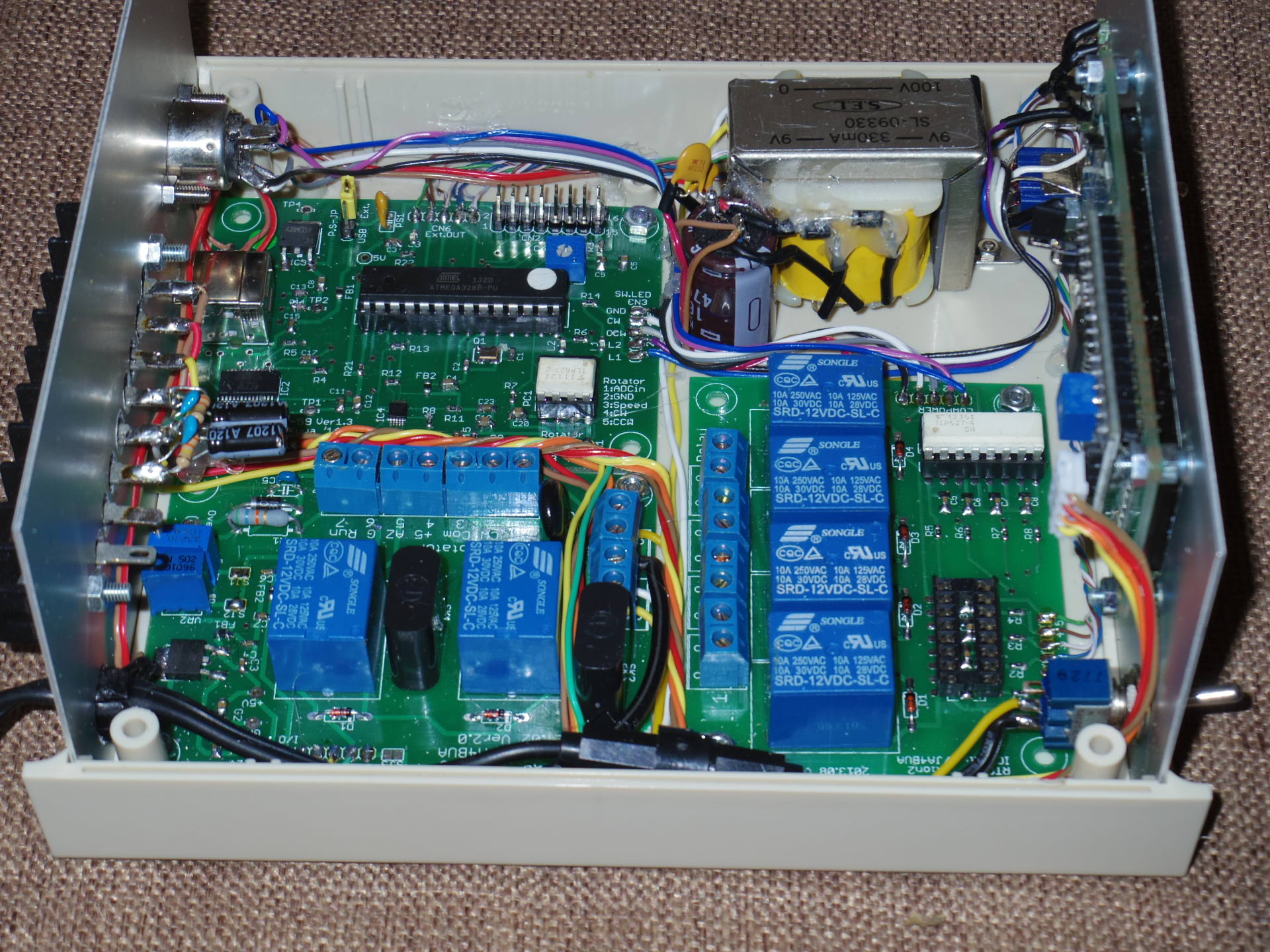

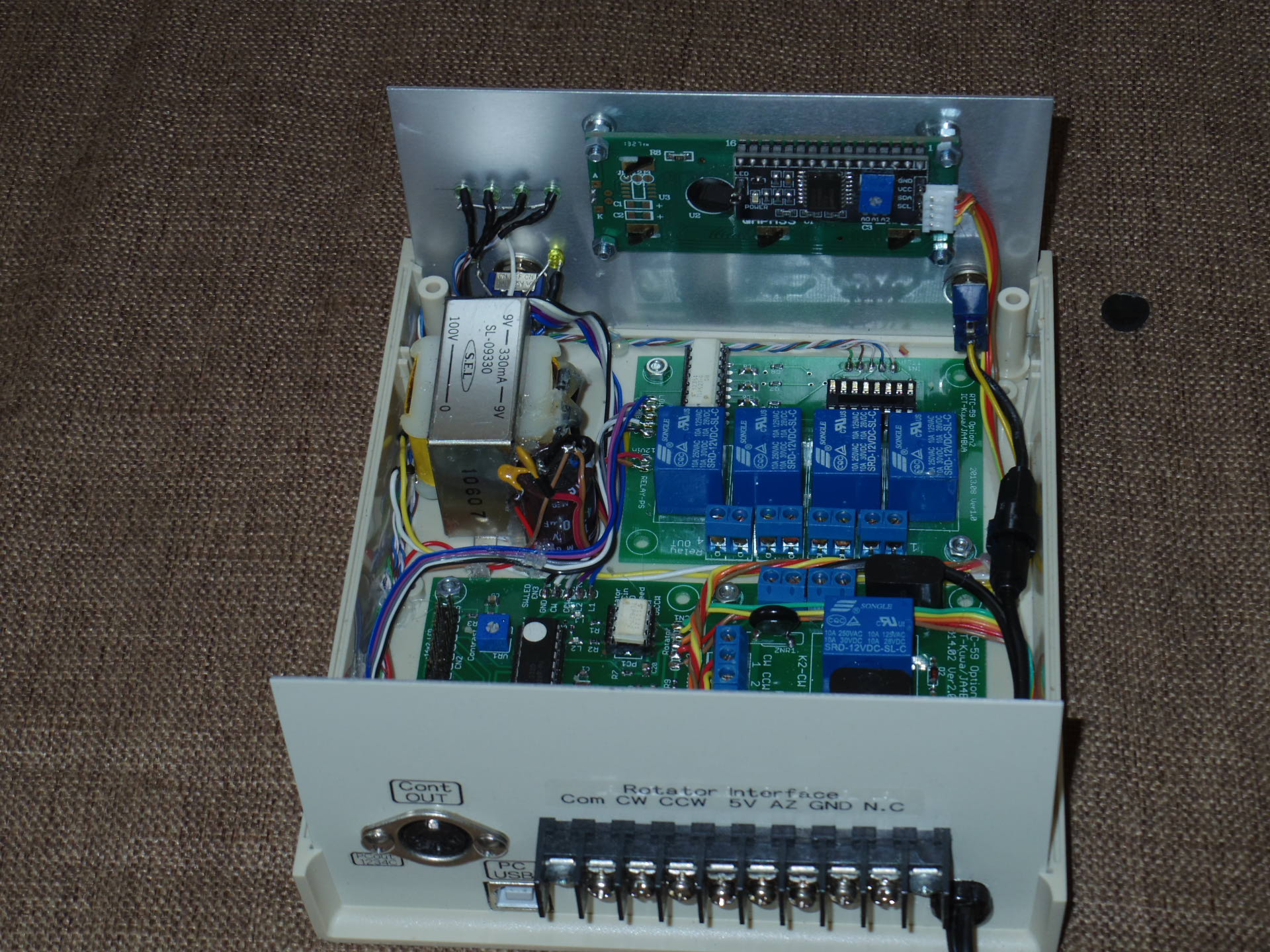

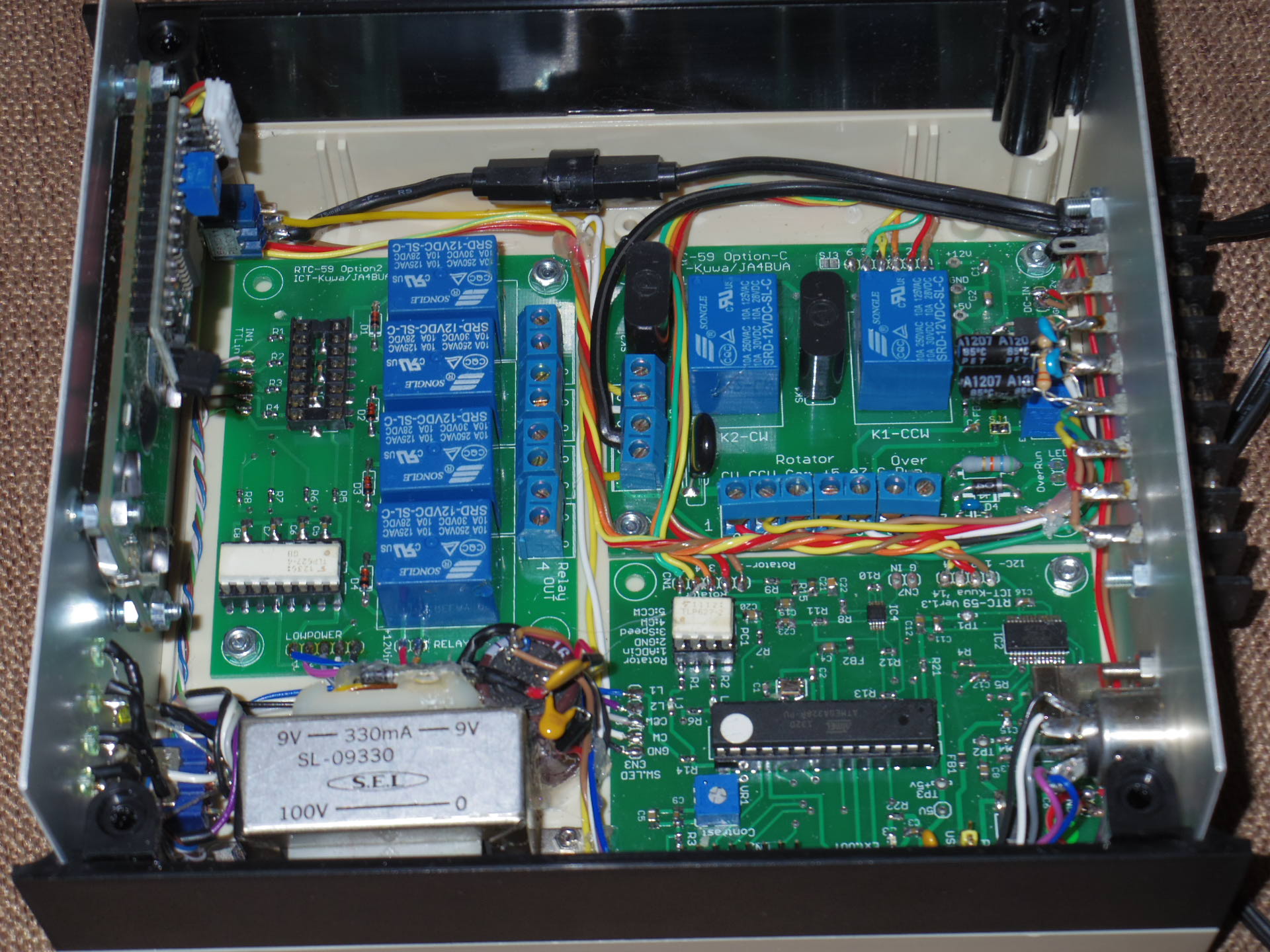

  ケースは、タカチのSYH-150です。3種類の基板はサイズが同じに作っているので重ねることもできます。
  このケースに2台分を収めることもできそうです。












この作成例は、液晶表示PanelにI2Cインタフェースの物を使っています。
皆さんに頒布中の物はPararelインタフェースの物で、写真とはこの部分が異なります。
ICT-Kuwa2014
