       超高精度10MHz基準信号発振器の頒布 DC12V電源版        最終:2021.3.29

[2021.3.29] 12V電源の物を10個作りました。頒布開始します。
 必ず親Pageを見て内容を確認の上で頒布依頼をして下さい。

1.頒布について 在庫残4個この在庫を送ると総頒布数381個になります。!!
  在庫なしになっても追加作成は当面行いません。(5v電源版の在庫が少なった時点で検討します)
  DC12V電源版の頒布は完成品だけです。出力はSMAまたはBNCのMaleで、周波数校正をしてのお渡しです。
   (2月10日に完成版を始めたらここまで完成品の頒布依頼ばかりなので)
  使ったOCXOは、ISOTEMPの131-191です。
   [注]OCXOは、eBay等で入手した中古です。新品だったらこんな頒布費用にはなりません。
  国産トランシーバーに接続される方が多くなったので、3個の10MHz出力端子の内、
  CMOSgate直接出力1つと約50Ω/-10dBm出力2個にしました。
  KenwoodのRigに接続する場合は、CMOS-Gate(Out3)出力に0.01uFと470Ωの抵抗を直列に入れて、
  DC-CutとLevel合わせをします。
  頒布費用は送料込みで、SMA-male/BNC-male出力ともに¥9.5kにします。

  希望の方はEmailで、連絡ください。ホームページからの連絡・申込 ←クリックして!!
  メーラーが開かない場合は、ja4bua@ict-kuwa.net あて、@を半角に変更して。
   件名:12V電源10MHz基準信号発振器の頒布
  本文:郵便番号、住所、氏名、コールサイン、電話番号、
     標準添付ケーブルの同軸プラグがSMA/BNCの別、
     接続先機器名、
     下記Optionが必要の有/無必要数

  Optionは、次のSMAメスからBNC雄に変換するアダプター、BNCおよびSMA-maleケーブルです。
   複数のトランシーバーに接続する人が結構いるので、Optionとして出力の接続ケーブルを提供します。
   各¥500です。必要数を頒布依頼のOptionに書いて下さい。同軸ケーブルは、RG174で約1mです。

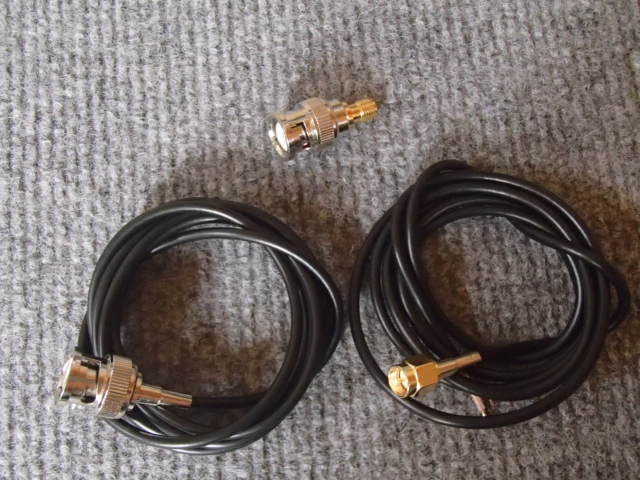

  上:SMA/BNC変換プラグ 左:BNCプラグ 右:SMAプラグ  同軸はRG174です。

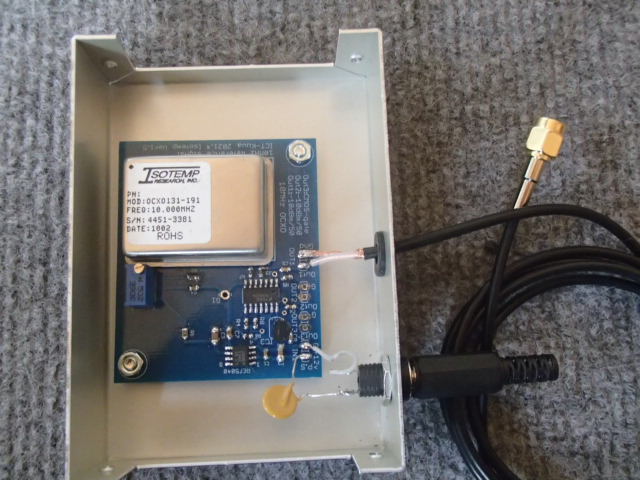

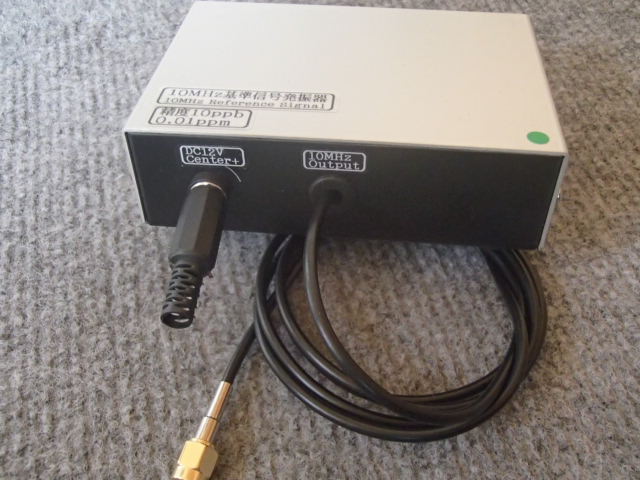

  タカチのYM-100に入れたケース入り完成品 です。


  使ったOCXOは、ISOTEMPの131-191です。
  このOCXOの電源電圧の範囲は、スペックを見ると11.4~12.6Vです。13.8Vでの使用は無理ですね。
  13.8vで使う場合は、Dropperを電源の+側に直列に入れてください。お勧めは、1N4007を3個直列です。
  データーシートはこちら  ⇦⇦⇦クリック
  円盤セラミックコンデンサのように見える物は、Poly Swith(時期復帰型Fuse)です。

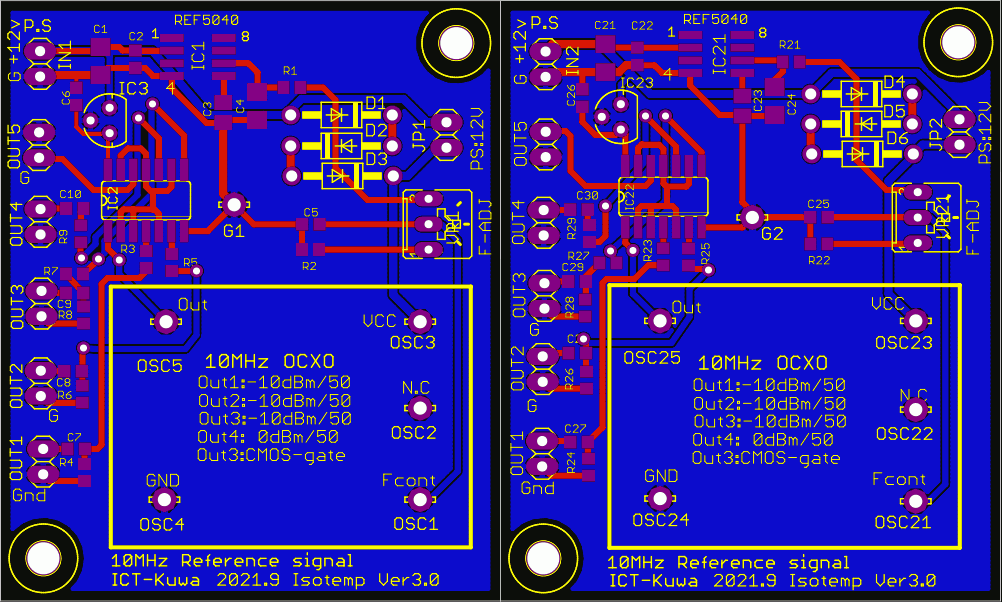

回路図です



[注意]この基板がいくら安定していてもトランシーバー内が急激な温度変化をした場合にPLLが追従できないことがあるようです。
    IC-9700でこの基板を使っている友人の話では、トランシーバー裏にFanを増設して低速で常時回転にすると解決するそうです。
