USBアイソレーション基板の制作
最終2016.7.10
アマチュア無線局では、雷害対策が重要なテーマの一つだ。 毎年、2,3件は、雷の被害で機器が壊れた話を聞く。
私が開発して頒布した物の一部も雷害で壊れ、保険請求のために修理不能証明書も何件か書いた。
雷電流の経路で、アンテナ系～トランシーバー～USB接続～ＰＣ・・・～有線LAN～他のPCやルーターまで
壊れた例もある。また、タワー上のRotator配線経路から雷電流が入り、RTC-59故障の場合もある。
以前から対策をしようと思っていたが、やっと時間を作り「USB Isolator」の基板を設計して発注した。

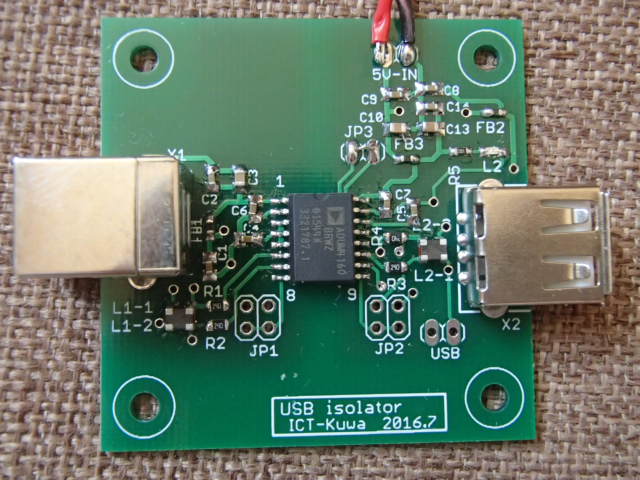

［2016.7.9］ 注文していた基板と部品がそろったので、組み上げて動作確認の結果はＯＫです。
予約が来たので、残り２枚です。
[2018.10.14]Soldout追加で作る予定はありません。
[2021.8.7]同等の完成品がを見つけて、代理購入したので次のPageで頒布します。
仕様は、以下で10枚発注したので、自分用に3枚を残し、残りの7枚は欲しい人に頒布します。
頒布額は、アマチュア局￥2500、一般￥3500で、送料の定形外〒を含む。
（費用の割り勘で儲けはほとんどなし、サポートもなしです、一般は晩酌Donationを＋￥1000）
１．USB-Isolation用ICは、ADUM4160を使用する
「USB 2.0に互換、ロー・スピードとフル・スピードのデータレートをサポート: 1.5 Mbpsと12 Mbps」
選択できるが、データレートは1.5 Mbpsは不要と判断し、高速側の12 Mbpsに固定した。
「UL認定: 5,000 V rms 1分間のUL 1577規格」 という事で、直撃は無理でも誘導雷は対応可と思う
２．電源は、PC（Host側）：PCのUSB-BUSの5v、機器側は外部からDC5Vを供給する。
12vの供給で内部で5vを作ることも考えたが、スマホ充電用の5v電源等が安価で入手できるので5vにした。
スイッチング・レギュレーターはNoiseの発生と電流容量が不安なため内蔵しないことにした。
３．完成基板で提供し、機器内組み込みやケーシングは皆さんの手でやってもらう。
４．特徴
ＰＣ側、機器側ともにData線にCMF（Common Mode Filter）を組み込んだ。
基板回路図 基板パターン図
注意：回路図の右上、5V-INの+5VとGNDの記述が逆になっています。ごめん。
サイズは5×5ｃｍ
私の使い方の予定は、Rig-control用に1枚、Hubを経由してRotator，Loggingソフト等に1枚、予備1枚。
頒布の申し込みは、Emailで「ja4buaアットマークict-kuwa,net」へ
