周辺機器のInterface装置の検討・作成 その1 最終：2018.5.26
１．SunSDR2pro背面のExt-Ctl（3列DSUB15）関連
Ext-CtlのPTTはリニアアンプのPTT制御、X7は放熱用FANの自動コントロール、X1-6はアンテナの自動切替等に使う。

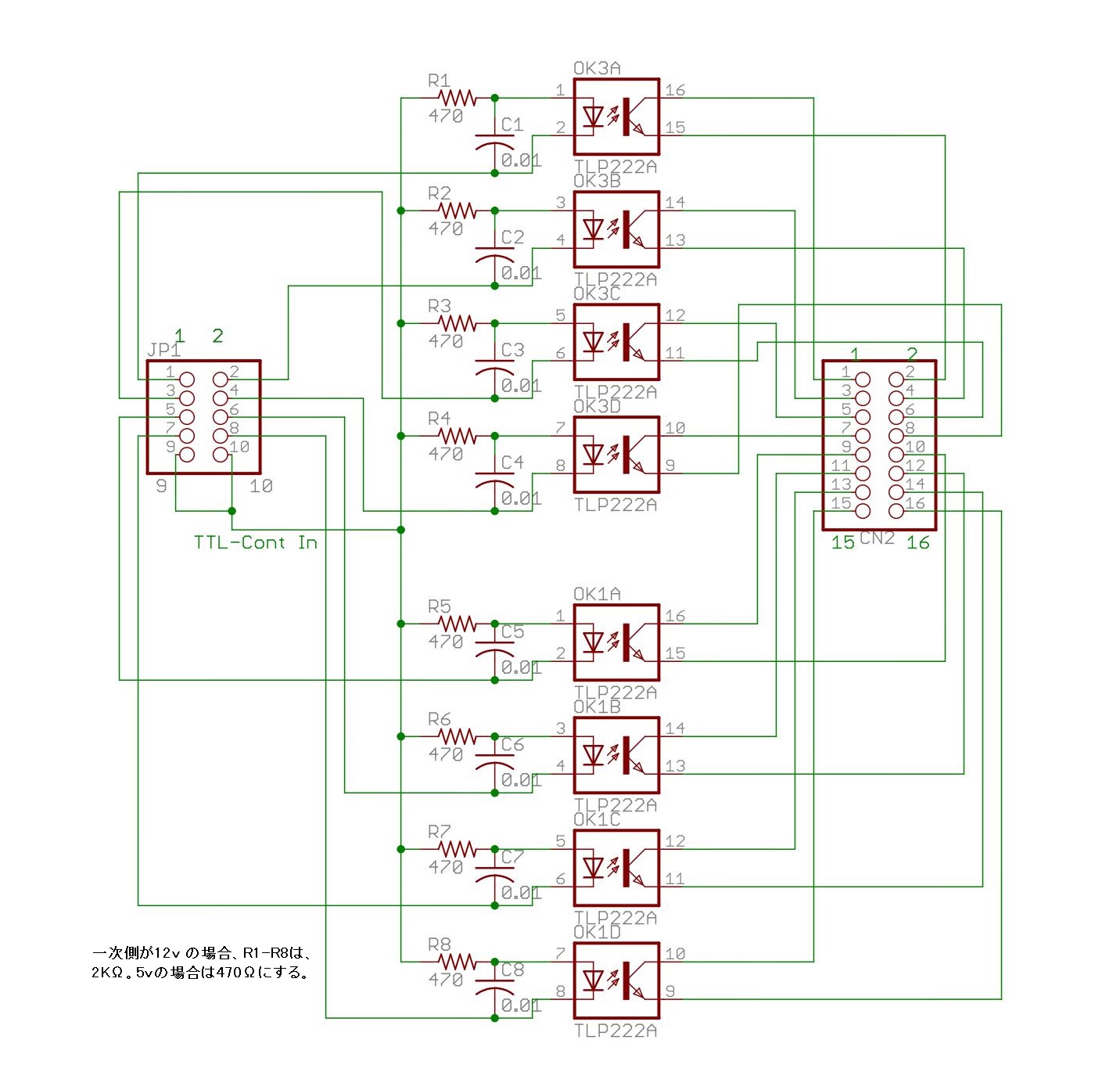

Ext-Ctlの出力にPhoto-MOS Relayをバッファーに入れて接続して制御を行う。

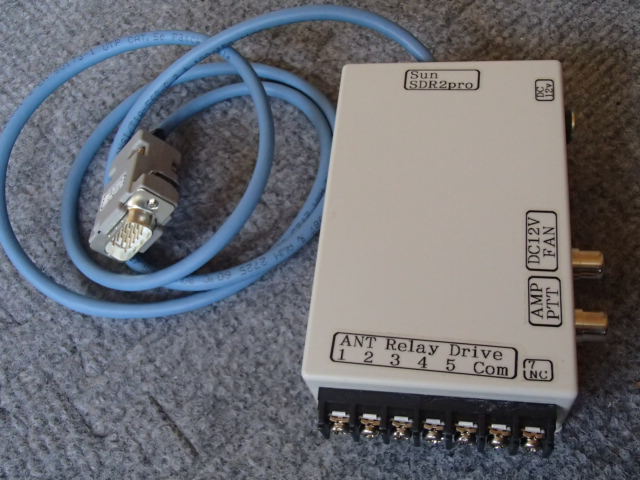

写真は、ANT切替端子を5個にしていますが最大6個まで可能です。 ［親Pageはこちら］

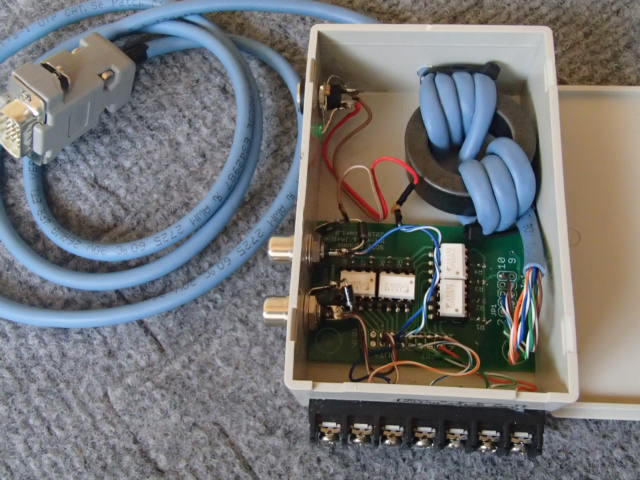

左の10Pinヘッダー端子をExt-Ctlに、右の16Pinヘッダー端子が制御出力です
［基板の頒布］ 在庫残7枚
基板が余っているので、希望者に頒布します。フォトMOSリレーは在庫を持ちたくないので原則自分で入手です。
TLP222Aは、秋月電子でも売っています。
基板上にC,RとICソケットを付けた状態での頒布は、〒送料込み￥１Ｋです。
フォトMOSリレー8回路の実装済みは追加￥2K、〒送料込み￥3Ｋにします。
希望の方はEmailで、連絡ください。
ja4bua＠ict-kuwa.net あて、＠を半角に変更して。
郵便番号、住所、氏名、コールサイン、電話番号
