Expert SDR2 画面説明

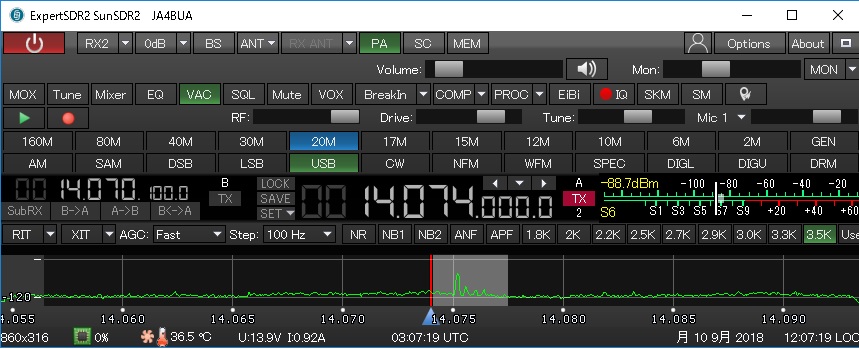

Expert SDR2 の画面説明です。ボタンの数が多くてなれるまでに時間がかかりそう!!  横幅を最小にしています。


左上から右向きに
1.電源ON/OFF
  SunSDR2proにLAN経由で接続します。LAN経由での接続のON/OFFでSunSDR2proの電源ON/OFFとは無関係。
2.RX2  第2受信機を使うか、使わないか。クリックすると第2受信機の画面が出ます。
3.0dB  Pre-AMP、ATTの切替です。0dBは、Pre-AMP・ATTともOFF
4.BS  Water fall画面が66.7MHzのFull帯域表示になります。何に使う?? 私には用途なし。
5.ANT 送受信1、送受信2、受信アンテナの設定。裏面3個のアンテナ端子のどれに接続するか設定する。
6.PA  リニアンプのPTT0ON/OFFです。これをONにしないとリニアのPTTがたたけない。
7.SC  ExpertSDR2が動作しているPCのSound Cardに接続して使う/使わないの切替
8.MEM まだ使っていません。周波数のメモリー、呼出らしい?
9.Volume 受信音量の調整
10.Mon  送信音のモニター音量調整
11.人形の形 設定した動作情報をメモリーします。各Modeなど自分が設定した状態を個別のFileに書き込み、
  読みだして使います。何もしないとDefaltに戻ってしまうので、必ず設定が必要
12. Option  ここを開いて各種の設定をします。設定後は、11.項で自分が作ったFileに保存する。
         私の設定を掲載しているの参考にしてください
13.About  Expert SDR2のVersion表示
14.MOX  送信ボタン、クリックで送受信の切替
15.Tune  TuneのON/OFF。出力はTuneのスライダーで調整する。
16.Mixer Main/Sub受信(VFO-A/B)受信音のMixingと音量、バランス調整。これで2波同時受信時のLR音量を調整
17.EQL  送信音、受信音のエコライザーです。これで、好みの周波数特性に設定する。爺の聴感補正ができる(^o^)
18.VAC VAC(Vertul Audio Cable)のON/OFF。OFFにすることはないでしょう。
19. SQL 受信SQLです。FM受信以外は使うことがないでしょう。
20.Mute  受信音のミュートボタン。OFFにして使うことがあるの??
21. VOX VOXのON/OFF。
22. BrakeIn CWのBrakeIn動作時の設定です。私は、CWのKeyingはLogging-softで行うのでDefault。
23. COMP SSB時のコンプレッサーON/0FFと設定
24. PROC スピーチ・プロセッサーのON/0FFと設定
25. EiBi 何に使うのかよく解りません??
26. IQ VACで出力する受信IQのON/OFF
27. SKM 本家CW-Skimmerを使うときにONにする。私はSDC内のSkimmerを使うので常にOFF。
28. SM どでかいS-Meterの表示ON/OFF。ONにして使うことはないでしょう。目障り!!
29. SMの右のマーク 使うことはないでしょう。パノラマ上のSpotを消すみたい。
30. 緑の右▶ ボイスレコーダーの再生ボタンで使わない。私はVoiceKeyerを使う。
31. ● ボイスレコーダーの録音ボタンで私は使わない。
32. RF:スライダー RF-Gainです。
33. Drive:Drive-Powerのスライダー
34. Tune:Tune-Powerのスライダー
35. Speed:CWのKeying-Speedのスライダー、MIC1:SSB時のMIC-Gainのスライダー
36. AM~GEN Modeとアマチュアバンドの切替。各バンドで3周波数メモリーできるので、CW,Digital.SSBを設定しておく。
37.一番下の行は説明不要ですね。
38. スペアナ -120~-70dBm程度の範囲に設定するのが私の好み
39. ウオーターフォール 私には目障りなので表示しません。
  大きな画面を占有して表示しているのをよく見るが私には意図不明です。
  私がWater-Fallを見るのは、FT8で空きサブキャリア周波数を探す時だけです
