WSJT-Xの設定 最終更新：2018.6.7
2018.6.6現在での、最新Versionは、1.9.1です。1.9.0の方は直ちにVersion-up必須。
私は、混乱を避けるためWSJT-Xはペディションモードだけを使い、通常モードはJTDXを使っています。
１．次のURLから最新のVersionをDownload、Installします。
https://physics.princeton.edu/pulsar/k1jt/wsjtx.html
私は標準のC:直下にInstallしました。
２．設定
以下は、ペディションモードの設定例になっているので注意してください。

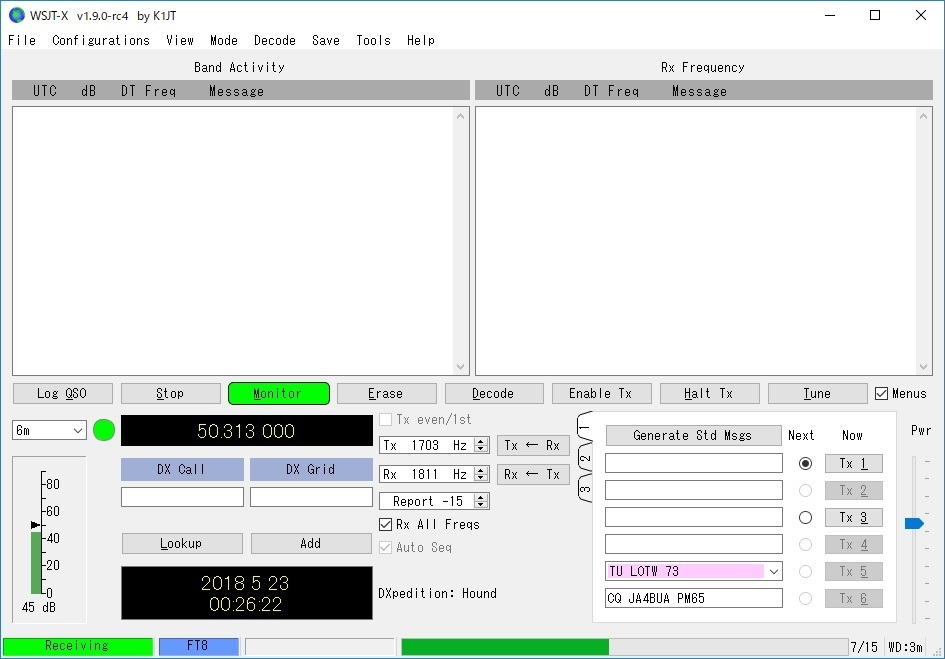

(1) 起動画面 v1.9.0-rc4から張替していません（設定は同じ）

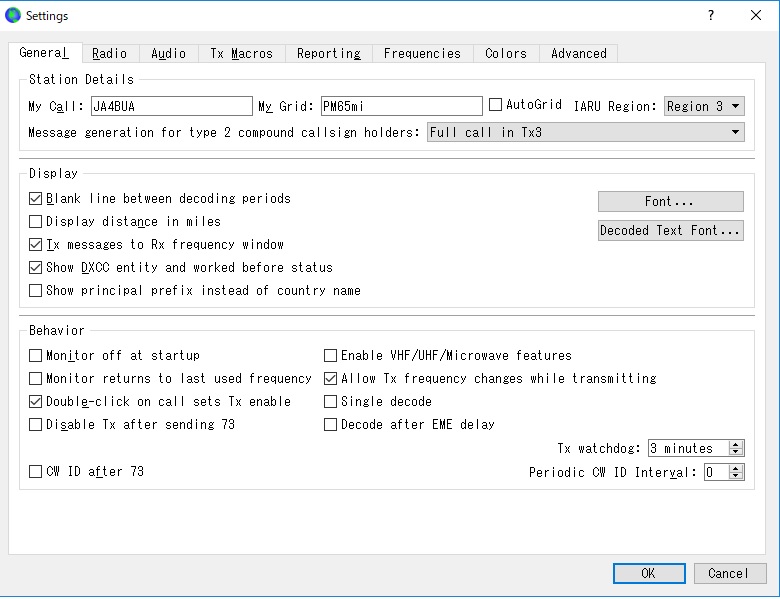

(2) General画面の設定例
FileのSetting…をクリックして設定画面を開く
右上のRegionは、１：EUとAF、２：NAとSA、３：ASとOCです。日本は３です。
Duble-click on call sets Tx enable にチェックを入れるとダブルクリックで送信開始。
My Callは自分のCallsign、My Gridは自局位置を記入。間違ってもJA4BUAは書かないでね。
TX Watchdogの設定： 番犬はワンワンで3分より2分の方が良いかもしれません。Defautの6分は長すぎでしょう。

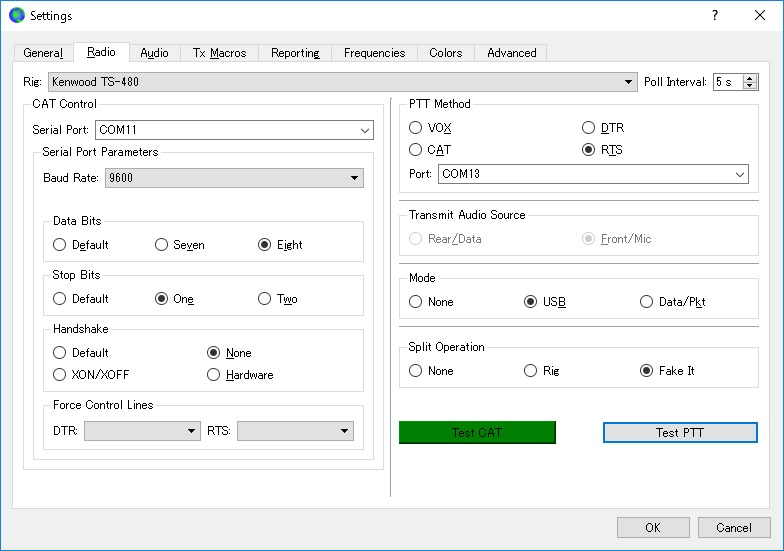

(3) Radio画面の設定例
トランシーバーのCAT、CI-Vで接続するCOMポートの設定をします。Test CATをクリックして
緑色になれば正常です。Test PTTをクリックした時にトランシーバーが送信状態になれば
PTTの設定も正常です。PTTは、トランシーバーのVOXを使う方法もあります。
［注意1］Defaultでは、Stop bit がTwoになっているので注意してください。
Yaesuは全てStop bit 2、Kenwoodは4800bpsだけがStop bit 2で他は全てStop bit 1です。
YaesuのStop bit 2 は、通信が不安定だった昭和50年代頃の設定では使いましたが
現実離れの設定ですね。
CQ誌等の記事で、ICOMの設定がStop bit 2と書かれていましたがこれは間違いです。
Stop bit 1が正規なのに、2に設定した場合はStopbitの2個目が次のStartBitと認識されて
エラーになる可能性があります。
［注意2］Loggingソフト等が送るTXDとのData衝突（コリジョン）でエラーになる可能性があります。
VSPEを使ってもコリジョンを避けることはできませんが、Pall Intervalを最大の99秒に
設定すると衝突確率が非常に小さくなります。（30分から1時間に1回程度）
コリジョンによりエラーでダメな場合は連携をあきらめてRigがなしの［Non］設定にします。
この場合は、RigのVFOでBand、周波数およびUSBにその都度設定する。
Split Operation は、通常Mode時Noneに、PeditionMode時はFake It
［注意３］Modeの設定でトランシーバーがDigital-USBで使うときは、Nonにしないと
モードコマンドを送って、トランシーバーのModeをSSBに切替えます。

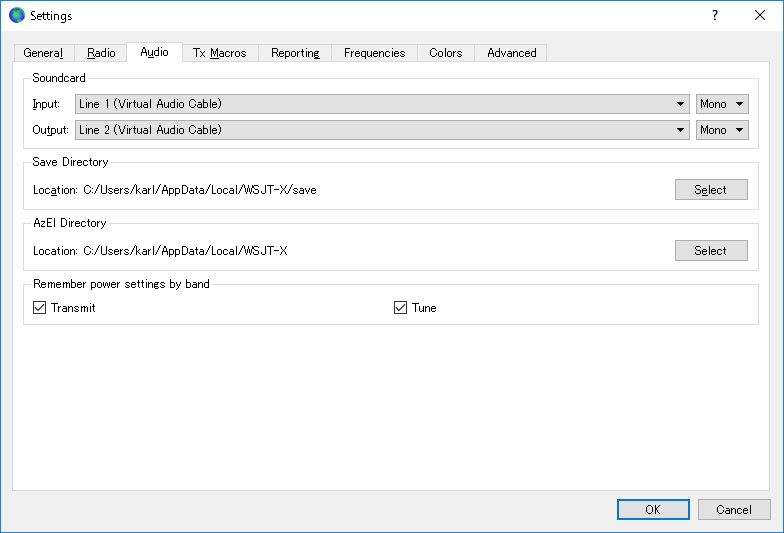

(4) Audio画面の設定例
トランシーバーとPCの送受信音の接続設定です。設定後に音量調整が必要です。
音量設定は、トランシーバーの受信出力と変調入力の両方を行います。さらに、PCのSound
入出力の調整も同時に行います。
受信音は、WSJT-Xの運用画面のレベル計が40dB程度の振れで良いようです。S/Nが最良にする。
送信は、ALCが動作しないレベルにします。過変調で周りに迷惑は絶対にかけないこと。
Remember power Settins by band に☑を入れておけば、前回の設定を記憶します。

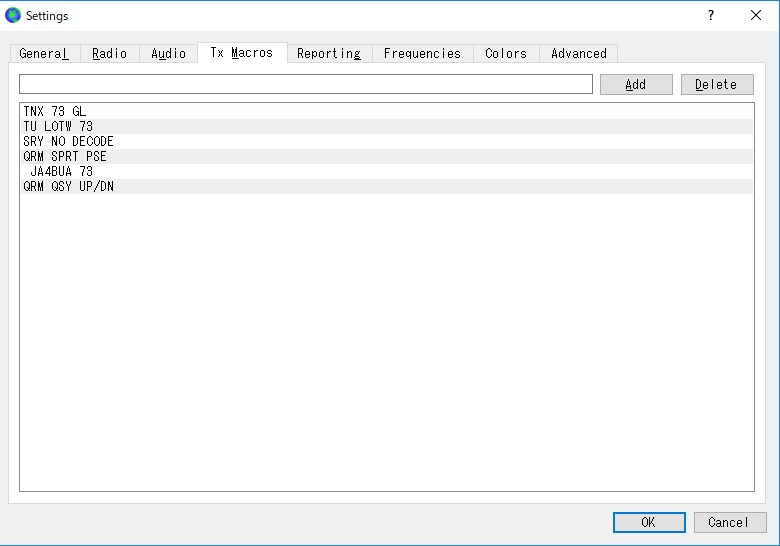

(5) TX Macros画面の設定例
送信時に使用するマクロの設定をする。国内QSOが主の方は、JCC番号等を書いている。

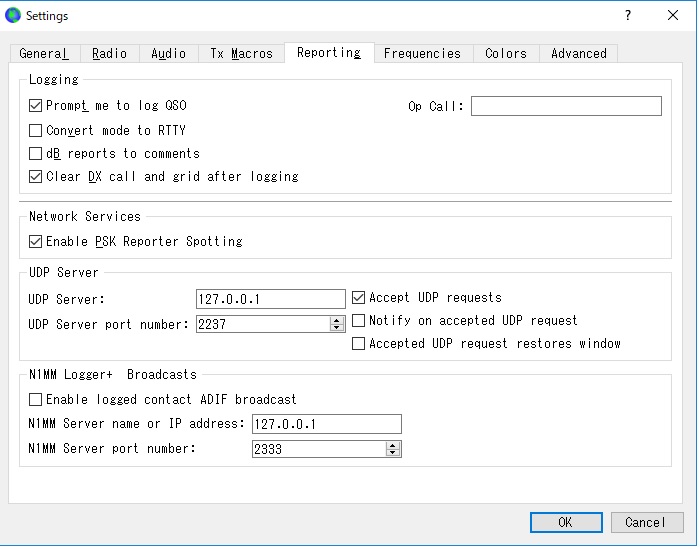

(6) Reporting画面の設定例
Enable PSK Reporter Spotting にチェックを入れるとPSK Reporter のサーバーに送信します。
Prompt me to log QSOはチェックを入れると73送信後にLog画面がPOPupする。
Logの記入忘れ防止のためにチェックを入れることを推奨します。
UDP Serverは、他のLoggingソフトにLogを転送する場合にチェックを入れます。
私は、Logger32も同時に起動してLogger32にLogを自動転送設定にしています。設定例はこちら

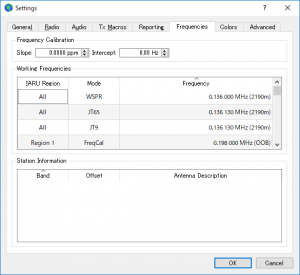

(7) Frequencies画面の設定例
無用のものは、運用画面の周波数切替時に邪魔なので削除します。
追加は、7MHz国内用の7041KHz（JT65,FT8）7043KHz（JT9）くらいでしょうか。
DX-Pedition局をペディションモードでCALLするときは、その周波数を追記する。

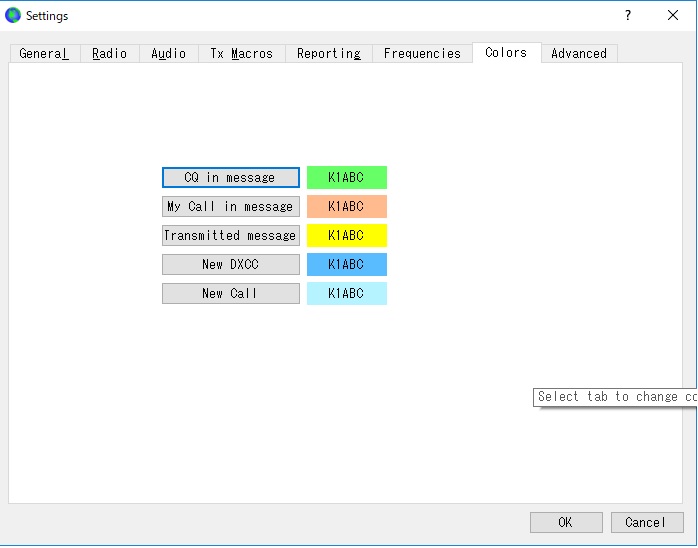

(8) Colors画面の設定例
自分の好みで色を変更します。

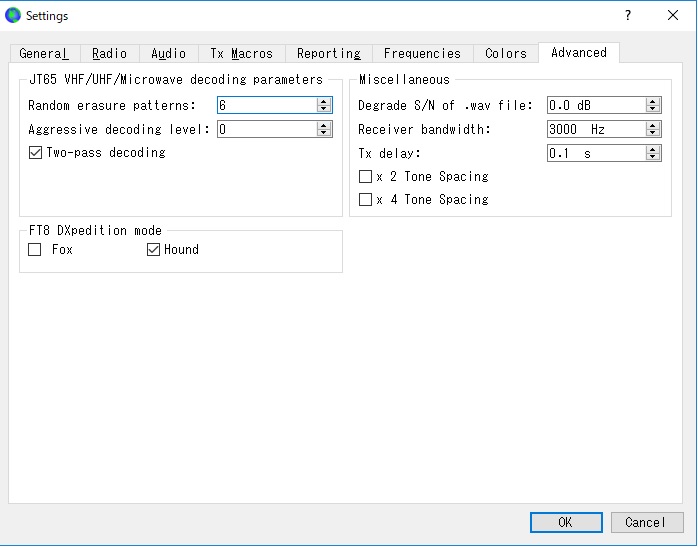

(9) Advanced画面の設定
FT8 DXpedition mode の☑は絶対に間違えないこと。PeditionerだけがFoxに☑
呼ぶ側は、Houndに☑する。
(10) 最後に［OK］をクリックして設定結果を保存する
JTDXの設定
次のページに書いています。 http://ict-kuwa.net/ham/jtx/jtdx/
